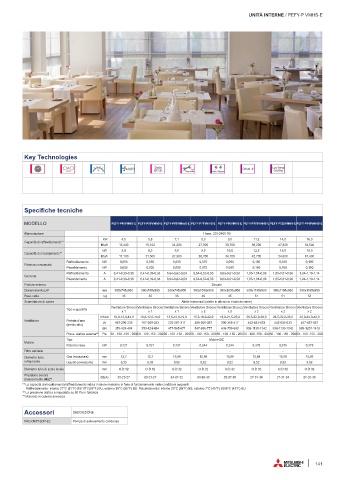

Page 143 - MITSUBISHIELECTRIC - SISTEMI VRF

UNITÀ INTERNE / PEFY-P VMHS-E

Key Technologies
2 2 3 3
1 1 4 4
Offset -4°

Specifiche tecniche

MODELLO PEFY-P40VMHS-E PEFY-P50VMHS-E PEFY-P63VMHaS-E PEFY-P71VMHS-E PEFY-P80VMHS-E PEFY-P100VMHS-E PEFY-P125VMHS-E PEFY-P140VMHS-E

Alimentazione 1 fase, 220-240V 50
kW 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0
Capacità di raffreddamento* 1
Btu/h 15,400 19,100 24,200 27,300 30,700 38,200 47,800 54,600
kW 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0
Capacità di riscaldamento* 1
Btu/h 17,100 21,500 27,300 30,700 34,100 42,700 54,600 61,400
Raffreddamento kW 0,055 0,055 0,090 0,075 0,090 0,160 0,160 0,190
Potenza consumata
Riscaldamento kW 0,055 0,055 0,090 0,075 0,090 0,160 0,160 0,190
Raffreddamento A 0,41-0,39-0,38 0,41-0,39-0,38 0,64-0,62-0,59 0,54-0,52-0,50 0,63-0,61-0,58 1,05-1,01-0,96 1,05-1,01-0,96 1,24-1,19-1,14
Corrente
Riscaldamento A 0,41-0,39-0,38 0,41-0,39-0,38 0,64-0,62-0,59 0,54-0,52-0,50 0,63-0,61-0,58 1,05-1,01-0,96 1,05-1,01-0,96 1,24-1,19-1,14
Finitura esterna Zincato
Dimensioni AxLxP mm 380x745x900 380x745x900 380x745x900 380x1030x900 380x1030x900 380x1195x900 380x1195x900 380x1195x900
Peso netto kg 35 35 35 45 45 51 51 53
Scambiatore di calore Alette trasversali (alette in alluminio e tubo in rame)
Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco Ventilatore Sirocco
Tipo x quantità
x 1 x 1 x 1 x 2 x 2 x 2 x 2 x 2
m 3 /min 10,0-12,0-14,0 10,0-12,0-14,0 13,5-16,0-19,0 15,5-18,0-22,0 18,0-21,5-25,0 26,5-32,0-38,0 26,5-32,0-38,0 28,0-34,0-40,0
Ventilatore Portata d’aria
(medio-alto) l/s 167-200-233 167-200-233 225-267-317 258-300-367 300-358-417 442-533-633 442-533-633 467-567-667
cfm 353-424-494 353-424-494 477-565-671 547-636-777 636-759-883 936-1130-1342 936-1130-1342 989-1201-1412
Press. statica esterna* 2 Pa 50 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 20050 - 100 -150 - 200
Tipo Motore DC
Motore
Potenza resa kW 0,121 0,121 0,121 0,244 0,244 0,375 0,375 0,375
Filtro dell’aria - - - - - - - -
Diametro tubo Gas (svasatura) mm 12,7 12,7 15,88 15,88 15,88 15,88 15,88 15,88
refrigerante Liquido (svasatura) mm 6,35 6,35 9,52 9,52 9,52 9,52 9,52 9,52
Diametro tubo di scolo locale mm O.D 32 O.D 32 O.D 32 O.D 32 O.D 32 O.D 32 O.D 32 O.D 32
Pressione sonora dB(A) 20-23-27 20-23-27 24-27-32 24-26-30 25-27-30 27-31-34 27-31-34 27-32-36
(bassa-medio-alta)* 3
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 La pressione statica è impostata su 50 Pa in fabbrica.
* 3 Misurato in camera anecoica.
Accessori DESCRIZIONE
PAC-DRP10DP-E2 Pompa di sollevamento condensa

141
