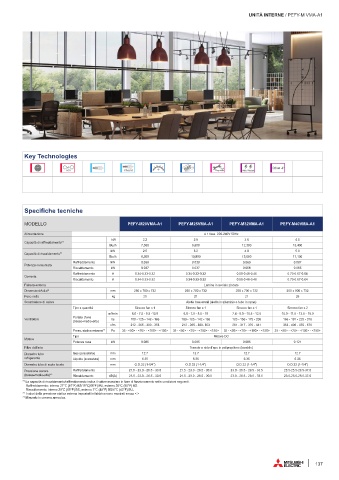

Page 139 - MITSUBISHIELECTRIC - SISTEMI VRF

UNITÀ INTERNE / PEFY-M VMA-A1

Key Technologies

1 1 2 2 3 3 4 4
Offset -4°
Check!

Specifiche tecniche

MODELLO PEFY-M20VMA-A1 PEFY-M25VMA-A1 PEFY-M32VMA-A1 PEFY-M40VMA-A1

Alimentazione A 1 fase. 220-240V 50Hz
kW 2.2 2.8 3.6 4.5
Capacità di raffreddamento* 1
Btu/h 7,500 9,600 12,300 15,400
kW 2.5 3.2 4.0 5.0
Capacità di riscaldamento* 1
Btu/h 8,500 10,900 13,600 17,100
Raffreddamento kW 0.039 0.039 0.060 0.087
Potenza consumata
Riscaldamento kW 0.037 0.037 0.058 0.085
Raffreddamento A 0.34-0.33-0.32 0.34-0.33-0.32 0.50-0.48-0.46 0.70-0.67-0.64
Corrente
Riscaldamento A 0.34-0.33-0.32 0.34-0.33-0.32 0.50-0.48-0.46 0.70-0.67-0.64
Finitura esterna Lamina in acciaio zincato
Dimensioni AxLxP mm 250 x 700 x 732 250 x 700 x 732 250 x 700 x 732 250 x 900 x 732
Peso netto kg 21 21 21 25
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Sirocco fan x 1 Sirocco fan x 1 Sirocco fan x 1 Sirocco fan x 2
m 3 /min 6.0 - 7.5 - 8.5 -10.0 6.0 - 7.5 - 8.5 - 10 7.4 - 9.0 - 10.5 - 12.5 10.0 - 11.5 - 13.5 - 19.0
Portata d’aria
Ventilatore l/s 100 - 125 - 142 - 166 100 - 125 - 142 - 166 123 - 150 - 175 - 208 166 - 191 - 225 - 316
(basso-medio-alto)
cfm 212 - 265 - 300 - 353 212 - 265 - 300- 353 261 - 317 - 370 - 441 353 - 406 - 476 - 670
Press. statica esterna* 2 Pa 35 - <50> - <70> - <100> - <150> 35 - <50> - <70> - <100> - <150> 35 - <50> - <70> - <100> - <150> 35 - <50> - <70> - <100> - <150>
Tipo Motore DC
Motore
Potenza resa kW 0.085 0.085 0.085 0.121
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm 12.7 12.7 12.7 12.7
refrigerante Liquido (svasatura) mm 6.35 6.35 6.35 6.35
Diametro tubo di scolo locale mm O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4")
Pressione sonora Raffreddamento 21.5 - 23.0 - 26.5 - 30.0 21.5 - 23.0 - 26.5 - 30.0 23.0 - 26.5 - 29.5 - 33.5 23.5-25.5-28.5-37.0
(bassa-medio-alta)* 3 Riscaldamento dB(A) 21.5 - 23.0 - 26.5 - 30.0 21.5 - 23.0 - 26.5 - 30.0 23.0 - 26.5 - 29.5 - 33.5 23.5-25.5-28.5-37.0
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
* 3 Misurato in camera anecoica.
