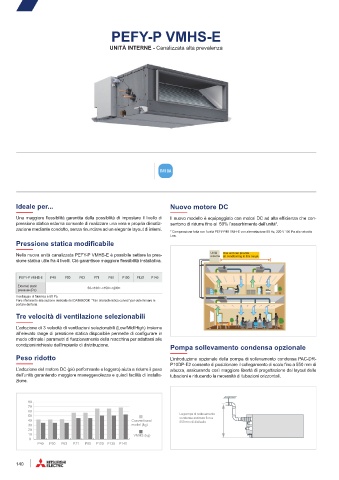

Page 142 - MITSUBISHIELECTRIC - SISTEMI VRF
P. 142
PEFY-P VMHS-E
UNITÀ INTERNE - Canalizzata alta prevalenza
R410A
Ideale per... Nuovo motore DC
Una maggiore flessibilità garantita dalla possibilità di impostare il livello di Il nuovo modello è equipaggiato con motori DC ad alta efficienza che con-
pressione statica esterna consente di realizzare una vera e propria climatiz- sentono di ridurre fino al 59% l’assorbimento dell’unità*.
zazione mediante condotto, senza rinunciare ad un elegante layout di interni. * Comparazione fatta con l’unità PEFY-P80 VMH-E con alimentazione 50 Hz, 220 V 100 Pa alla velocità
Low.
Pressione statica modificabile
Nella nuova unità canalizzata PEFY-P VMHS-E è possibile settare la pres- Unità One unit can provide
air conditioning in this range.
esterna
sione statica utile fra 4 livelli. Ciò garantisce maggiore flessibilità installativa.
PEFY-P VMHS-E P40 P50 P63 P71 P80 P100 P125 P140
External static 50-<100>-<150>-<200>
pressure (Pa)
Il settaggio di fabbrica è 50 Pa.
Fare riferimento alla sezione dedicata del DATABOOK “Fan characteristics curves” per determinare le
portare dell'aria.
Tre velocità di ventilazione selezionabili
L’adozione di 3 velocità di ventilazioni selezionabili (Low/Mid/High) insieme
all’elevato range di pressione statica disponibile permette di configurare in
modo ottimale i parametri di funzionamento della macchina per adattarsi alle
condizioni richieste dall’impianto di distribuzione. Pompa sollevamento condensa opzionale
Peso ridotto L’introduzione opzionale della pompa di sollevamento condensa PAC-DR-
P10DP-E2 consente di posizionare il collegamento di scolo fino a 550 mm di
L’adozione del motore DC (più performante e leggero) aiuta a ridurre il peso altezza, assicurando così maggiore libertà di progettazione del layout delle
dell’unità garantendo maggiore maneggevolezza e quindi facilità di installa- tubazioni e riducendo la necessità di tubazioni orizzontali.
zione.
80
70
60
50 La pompa di sollevamento
condensa assicura fino a
40 Conventional 550 mm di dislivello
30 model (kg)
20
10 VMHS (kg)
0
P40 P50 P63 P71 P80 P100 P125 P140
140
