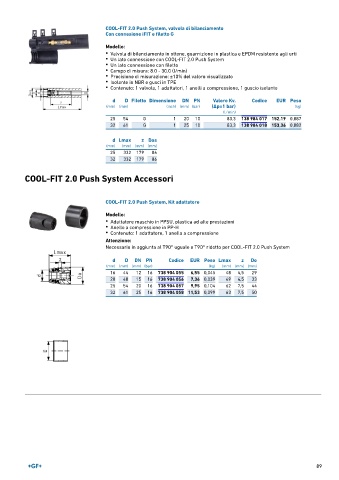

Page 89 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Push System, valvola di bilanciamento
Con connesione iFIT e filetto G

Modello:
• Valvola di bilanciamento in ottone, guarnizione in plastica e EPDM resistente agli urti
• Un lato connessione con COOL-FIT 2.0 Push System
• Un lato connessione con filetto
• Campo di misura: 8.0 - 30.0 (l/min)
• Precisione di misurazione: ±10% del valore visualizzato
• Isolante in NBR e gusci in TPE
• Contenuto: 1 valvola, 1 adattatori, 1 anelli a compressione, 1 guscio isolante

d D Filetto Dimensione DN PN Valore Kv. Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (Δp=1 bar) (kg)
(l ⁄ min)
25 54 G 1 20 10 83,3 138 984 017 152,19 0,887
32 61 G 1 25 10 83,3 138 984 018 153,36 0,882

d Lmax z Dos
(mm) (mm) (mm) (mm)
25 332 179 86
32 332 179 86

COOL-FIT 2.0 Push System Accessori

COOL-FIT 2.0 Push System, Kit adattatore
Modello:
• Adattatore maschio in PPSU, plastica ad alte prestazioni
• Anello a compressione in PP-H
• Contenuto: 1 adattatore, 1 anello a compressione

Attenzione:
Necessario in aggiunta al T90° uguale e T90° ridotto per COOL-FIT 2.0 Push System

d D DN PN Codice EUR Peso Lmax z Do
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
16 44 12 16 738 904 055 6,55 0,045 48 4,5 29
20 48 15 16 738 904 056 7,36 0,039 49 4,5 33
25 54 20 16 738 904 057 9,95 0,104 62 7,5 44
32 61 25 16 738 904 058 11,53 0,099 63 7,5 50

89
