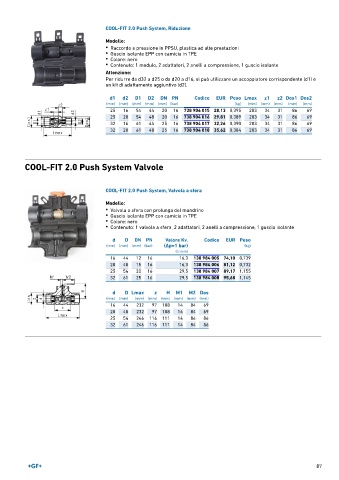

Page 87 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Push System, Riduzione
Modello:
• Raccordo a pressione in PPSU, plastica ad alte prestazioni
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 modulo, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

Attenzione:
Per ridurre da d32 a d25 o da d20 a d16, si può utilizzare un accoppiatore corrispondente (d1) e
un kit di adattamento aggiuntivo (d2).

d1 d2 D1 D2 DN PN Codice EUR Peso Lmax z1 z2 Dos1 Dos2
(mm) (mm) (mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
25 16 54 44 20 16 738 904 015 28,13 0,395 203 34 31 86 69
25 20 54 48 20 16 738 904 016 29,81 0,389 203 34 31 86 69
32 16 61 44 25 16 738 904 017 32,26 0,390 203 34 31 86 69
32 20 61 48 25 16 738 904 018 35,62 0,384 203 34 31 86 69

COOL-FIT 2.0 Push System Valvole

COOL-FIT 2.0 Push System, Valvola a sfera

Modello:
• Valvola a sfera con prolunga del mandrino
• Guscio isolante EPP con camicia in TPE
• Colore: nero
• Contenuto: 1 valvola a sfera, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

d D DN PN Valore Kv. Codice EUR Peso
(mm) (mm) (mm) (bar) (Δp=1 bar) (kg)
(l ⁄ min)
16 44 12 16 16,3 138 984 005 74,10 0,739
20 48 15 16 16,3 138 984 006 81,12 0,732
25 54 20 16 29,5 138 984 007 89,17 1,155
32 61 25 16 29,5 138 984 008 95,68 1,145

d D Lmax z H M1 M2 Dos
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 44 232 97 108 14 84 69
20 48 232 97 108 14 84 69
25 54 246 116 111 14 84 86
32 61 246 116 111 14 84 86

87
