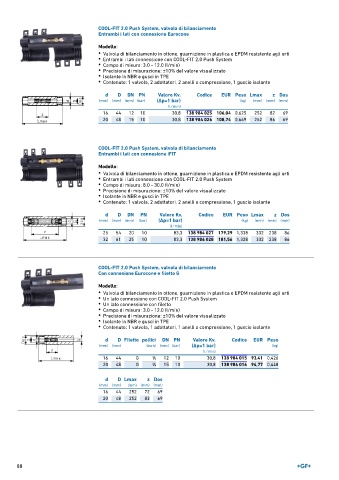

Page 88 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Push System, valvola di bilanciamento
Entrambi i lati con connesione Eurocone

Modello:
• Valvola di bilanciamento in ottone, guarnizione in plastica e EPDM resistente agli urti
• Entrambi i lati connessione con COOL-FIT 2.0 Push System
• Campo di misura: 3.0 - 12.0 (l/min)
• Precisione di misurazione: ±10% del valore visualizzato
• Isolante in NBR e gusci in TPE
• Contenuto: 1 valvola, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

d D DN PN Valore Kv. Codice EUR Peso Lmax z Dos
(mm) (mm) (mm) (bar) (Δp=1 bar) (kg) (mm) (mm) (mm)
(l ⁄ min)
16 44 12 10 30,8 138 984 025 106,04 0,625 252 82 69
20 48 15 10 30,8 138 984 026 108,74 0,669 252 86 69

COOL-FIT 2.0 Push System, valvola di bilanciamento
Entrambi i lati con connesione iFIT

Modello:
• Valvola di bilanciamento in ottone, guarnizione in plastica e EPDM resistente agli urti
• Entrambi i lati connessione con COOL-FIT 2.0 Push System
• Campo di misura: 8.0 - 30.0 (l/min)
• Precisione di misurazione: ±10% del valore visualizzato
• Isolante in NBR e gusci in TPE
• Contenuto: 1 valvola, 2 adattatori, 2 anelli a compressione, 1 guscio isolante

d D DN PN Valore Kv. Codice EUR Peso Lmax z Dos
(mm) (mm) (mm) (bar) (Δp=1 bar) (kg) (mm) (mm) (mm)
(l ⁄ min)
25 54 20 10 83,3 138 984 027 179,29 1,338 332 238 86
32 61 25 10 83,3 138 984 028 181,56 1,328 332 238 86

COOL-FIT 2.0 Push System, valvola di bilanciamento
Con connesione Eurocone e filetto G

Modello:
• Valvola di bilanciamento in ottone, guarnizione in plastica e EPDM resistente agli urti
• Un lato connessione con COOL-FIT 2.0 Push System
• Un lato connessione con filetto
• Campo di misura: 3.0 - 12.0 (l/min)
• Precisione di misurazione: ±10% del valore visualizzato
• Isolante in NBR e gusci in TPE
• Contenuto: 1 valvola, 1 adattatori, 1 anelli a compressione, 1 guscio isolante

d D Filetto pollici DN PN Valore Kv. Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (Δp=1 bar) (kg)
(l ⁄ min)
16 44 G 3 ∕4 12 10 30,8 138 984 015 93,41 0,426
20 48 G 3 ∕4 15 10 30,8 138 984 016 94,77 0,448

d D Lmax z Dos
(mm) (mm) (mm) (mm) (mm)
16 44 252 72 69
20 48 252 83 69

88
