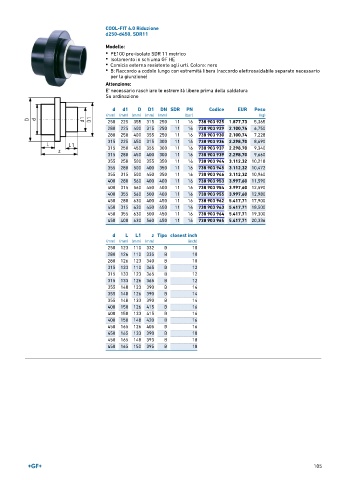

Page 105 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Riduzione
d250-d450, SDR11

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura
Su ordinazione

d d1 D D1 DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (mm) (mm) (bar) (kg)
250 225 355 315 250 11 16 738 903 925 1.877,73 5,365
280 225 400 315 250 11 16 738 903 929 2.100,74 6,750
280 250 400 355 250 11 16 738 903 930 2.100,74 7,228
315 225 450 315 300 11 16 738 903 936 2.298,70 8,690
315 250 450 355 300 11 16 738 903 937 2.298,70 9,340
315 280 450 400 300 11 16 738 903 939 2.298,70 9,660
355 250 500 355 350 11 16 738 903 944 3.112,32 10,218
355 280 500 400 350 11 16 738 903 945 3.112,32 10,472
355 315 500 450 350 11 16 738 903 946 3.112,32 10,960
400 280 560 400 400 11 16 738 903 953 3.997,60 11,590
400 315 560 450 400 11 16 738 903 954 3.997,60 12,590
400 355 560 500 400 11 16 738 903 955 3.997,60 12,980
450 280 630 400 450 11 16 738 903 962 5.417,71 17,900
450 315 630 450 450 11 16 738 903 963 5.417,71 18,500
450 355 630 500 450 11 16 738 903 964 5.417,71 19,300
450 400 630 560 450 11 16 738 903 965 5.417,71 20,336

d L L1 z Tipo closest inch
(mm) (mm) (mm) (mm) (inch)
250 123 110 332 B 10
280 126 110 335 B 10
280 126 123 340 B 10
315 133 110 365 B 12
315 133 123 365 B 12
315 133 126 365 B 12
355 148 123 390 B 14
355 148 126 390 B 14
355 148 133 390 B 14
400 150 126 415 B 16
400 150 133 415 B 16
400 150 148 420 B 16
450 165 126 405 B 16
450 165 133 390 B 18
450 165 148 393 B 18
450 165 150 395 B 18

105
