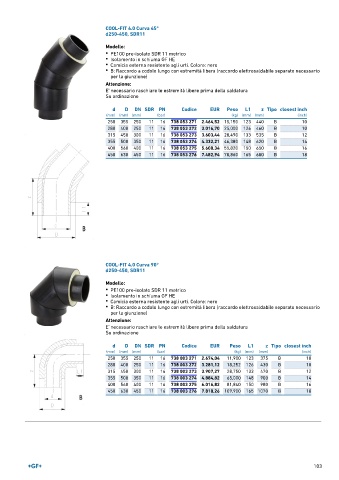

Page 103 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Curva 45°
d250-450, SDR11

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura
Su ordinazione

d D DN SDR PN Codice EUR Peso L1 z Tipo closest inch
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (inch)
250 355 250 11 16 738 053 271 2.464,52 15,150 123 440 B 10
280 400 250 11 16 738 053 272 3.016,70 25,000 126 460 B 10
315 450 300 11 16 738 053 273 3.603,44 28,490 133 535 B 12
355 500 350 11 16 738 053 274 4.332,21 46,380 148 620 B 14
400 560 400 11 16 738 053 275 5.608,34 55,820 150 650 B 16
450 630 450 11 16 738 053 276 7.482,94 78,860 165 680 B 18

COOL-FIT 4.0 Curva 90°
d250-450, SDR11
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura
Su ordinazione

d D DN SDR PN Codice EUR Peso L1 z Tipo closest inch
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (inch)
250 355 250 11 16 738 003 271 2.674,04 11,900 123 375 B 10
280 400 250 11 16 738 003 272 3.281,12 18,252 126 430 B 10
315 450 300 11 16 738 003 273 3.907,27 28,750 133 470 B 12
355 500 350 11 16 738 003 274 4.884,82 65,000 148 900 B 14
400 560 400 11 16 738 003 275 6.016,82 81,840 150 980 B 16
450 630 450 11 16 738 003 276 7.818,26 109,900 165 1070 B 18

103
