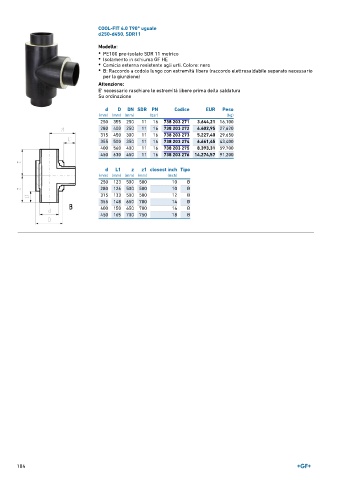

Page 104 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 T90° uguale
d250-d450, SDR11

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
Attenzione:
E' necessario raschiare le estremità libere prima della saldatura
Su ordinazione

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
250 355 250 11 16 738 203 271 3.644,21 16,100
280 400 250 11 16 738 203 272 4.402,95 27,620
315 450 300 11 16 738 203 273 5.227,40 29,650
355 500 350 11 16 738 203 274 6.661,45 43,400
400 560 400 11 16 738 203 275 8.393,31 59,700
450 630 450 11 16 738 203 276 14.274,57 91,200

d L1 z z1 closest inch Tipo
(mm) (mm) (mm) (mm) (inch)
250 123 500 500 10 B
280 126 500 500 10 B
315 133 500 500 12 B
355 148 650 700 14 B
400 150 650 700 16 B
450 165 700 750 18 B

104
