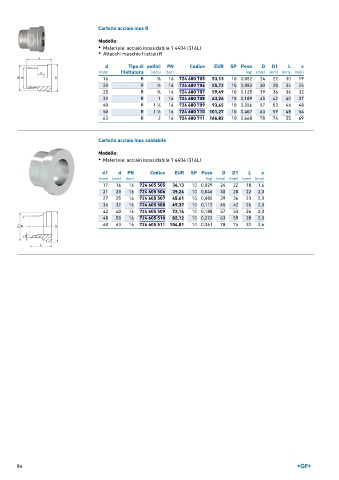

Page 84 - GEORGFISCHER - LISTINO 896

Cartelle acciaio inox R
Modello:
• Materiale: acciaio inossidabile 1.4404 (316L)
• Attacchi maschio filettati R

d Tipo di pollici PN Codice EUR SP Peso D D1 L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
16 R 3 ∕8 16 724 600 705 53,13 10 0,052 24 22 30 19
20 R 1 ∕2 16 724 600 706 55,72 10 0,083 30 28 34 24
25 R 3 ∕4 16 724 600 707 59,49 10 0,125 39 36 36 32
32 R 1 16 724 600 708 63,26 10 0,189 45 42 40 37
40 R 1 ∕4 16 724 600 709 93,65 10 0,356 57 53 46 48
1
50 R 1 ∕2 16 724 600 710 101,27 10 0,407 63 59 48 54
1
63 R 2 16 724 600 711 166,82 10 0,668 78 74 55 69

Cartella acciaio inox saldabile

Modello:
• Materiale: acciaio inossidabile 1.4404 (316L)

d1 d PN Codice EUR SP Peso D D1 L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
17 16 16 724 605 505 34,13 10 0,029 24 22 18 1,6
21 20 16 724 605 506 39,24 10 0,046 30 28 22 2,0
27 25 16 724 605 507 45,61 10 0,080 39 36 23 2,0
34 32 16 724 605 508 49,37 10 0,112 45 42 26 2,0
42 40 16 724 605 509 72,14 10 0,188 57 53 26 2,0
48 50 16 724 605 510 82,12 10 0,222 63 59 28 2,0
60 63 16 724 605 511 104,81 10 0,361 78 74 32 2,6

84
