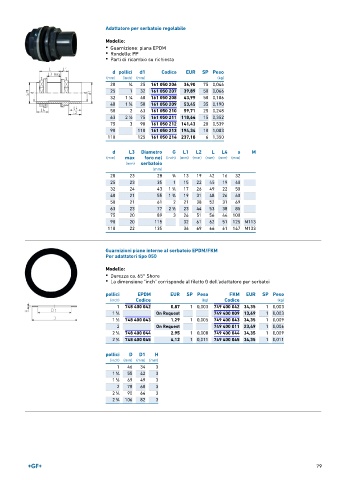

Page 79 - GEORGFISCHER - LISTINO 896

Adattatore per serbatoio regolabile
Modello:
• Guarnizione: piana EPDM
• Rondella: PP
• Parti di ricambio su richiesta

d pollici d1 Codice EUR SP Peso
(mm) (inch) (mm) (kg)
20 3 ∕4 25 161 050 206 36,90 75 0,046
25 1 32 161 050 207 39,89 50 0,066
32 1 ∕4 40 161 050 208 43,99 50 0,106
1
40 1 ∕4 50 161 050 209 53,45 35 0,190
3
50 2 63 161 050 210 59,71 25 0,248
63 2 ∕2 75 161 050 211 118,64 15 0,352
1
75 3 90 161 050 212 141,43 20 0,539
90 110 161 050 213 194,34 10 1,083
110 125 161 050 214 237,18 6 1,350

d L3 Diametro G L1 L2 L L4 s M
(mm) max foro nel (inch) (mm) (mm) (mm) (mm) (mm)
(mm) serbatoio
(mm)
20 23 28 3 ∕4 13 19 42 16 32
25 23 35 1 15 22 45 19 40
32 24 43 1 ∕4 17 26 49 22 50
1
40 21 55 1 ∕4 19 31 48 26 60
3
50 21 61 2 21 38 52 31 69
63 23 77 2 ∕2 23 44 53 38 85
1
75 20 89 3 26 51 56 44 100
90 20 115 32 61 62 51 125 M113
110 22 135 36 69 66 61 147 M133

Guarnizioni piane interne al serbatoio EPDM/FKM
Per adattatori tipo 050
Modello:
• Durezza ca. 65° Shore
• La dimensione "inch" corrisponde al filetto G dell'adattatore per serbatoi

pollici EPDM EUR SP Peso FKM EUR SP Peso
(inch) Codice (kg) Codice (kg)
1 748 400 042 0,87 1 0,003 749 400 042 34,35 1 0,003
1 On Request 749 400 009 13,69
1 ∕4 1 0,003
1 748 400 043 1,29 1 0,005 749 400 043 34,35 1 0,009
1 ∕2
2 On Request 749 400 011 23,49 1 0,006
1 748 400 044 2,95 1 0,008 749 400 044 34,35 1 0,009
2 ∕4
3
2 ∕4 748 400 045 4,12 1 0,011 749 400 045 34,35 1 0,011
pollici D D1 H
(inch) (mm) (mm) (mm)
1 46 34 3
1 55 42 3
1 ∕4
1
1 ∕2 69 49 3
2 78 60 3
1
2 ∕4 90 64 3
3 106 82 3
2 ∕4

79
