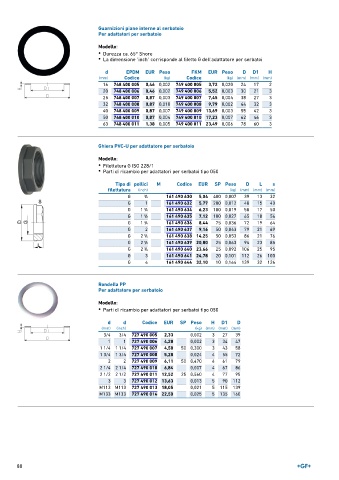

Page 80 - GEORGFISCHER - LISTINO 896

Guarnizioni piane interne al serbatoio
Per adattatori per serbatoio

Modello:
• Durezza ca. 65° Shore
• La dimensione "inch" corrisponde al filetto G dell'adattatore per serbatoi

d EPDM EUR Peso FKM EUR Peso D D1 H
(mm) Codice (kg) Codice (kg) (mm) (mm) (mm)
16 748 400 005 0,46 0,002 749 400 005 3,72 0,020 24 17 2
20 748 400 006 0,46 0,002 749 400 006 5,52 0,003 30 21 3
25 748 400 007 0,87 0,003 749 400 007 7,45 0,004 38 27 3
32 748 400 008 0,87 0,010 749 400 008 9,79 0,002 44 32 3
40 748 400 009 0,87 0,007 749 400 009 13,69 0,003 55 42 3
50 748 400 010 0,87 0,004 749 400 010 17,23 0,007 62 46 3
63 748 400 011 1,38 0,005 749 400 011 23,49 0,006 78 60 3

Ghiera PVC-U per adattatore per serbatoio

Modello:
• Filettatura G ISO 228/1
• Parti di ricambio per adattatori per serbatoi tipo 050

Tipo di pollici M Codice EUR SP Peso D L s
filettatura (inch) (kg) (mm) (mm) (mm)
G 3 ∕4 161 490 630 5,04 400 0,007 39 13 32
G 1 161 490 632 5,77 200 0,012 48 15 40
G 1 ∕4 161 490 634 6,23 100 0,019 58 17 50
1
G 1 ∕2 161 490 635 7,12 100 0,027 65 18 56
1
G 1 ∕4 161 490 636 8,44 75 0,036 72 19 64
3
G 2 161 490 637 9,16 50 0,043 79 21 69
G 2 ∕4 161 490 638 14,25 50 0,053 86 21 76
1
G 2 ∕2 161 490 639 20,80 25 0,063 94 23 85
1
G 2 ∕4 161 490 640 23,66 25 0,092 106 25 95
3
G 3 161 490 641 24,78 20 0,101 112 26 100
G 4 161 490 644 32,10 10 0,164 139 32 126

Rondella PP
Per adattatore per serbatoio

Modello:
• Parti di ricambio per adattatori per serbatoi tipo 050

d d Codice EUR SP Peso H D1 D
(mm) (inch) (kg) (mm) (mm) (mm)
3/4 3/4 727 490 005 2,33 0,002 3 27 39
1 1 727 490 006 4,28 0,002 3 34 47
1 1/4 1 1/4 727 490 007 4,58 50 0,300 3 43 58
1 3/4 1 3/4 727 490 008 5,28 0,024 4 55 72
2 2 727 490 009 6,11 50 0,470 4 61 79
2 1/4 2 1/4 727 490 010 6,84 0,007 4 67 86
2 1/2 2 1/2 727 490 011 12,52 25 0,560 4 77 95
3 3 727 490 012 13,63 0,013 5 90 112
M113 M113 727 490 013 18,05 0,021 5 115 139
M133 M133 727 490 014 22,50 0,025 5 135 160

80
