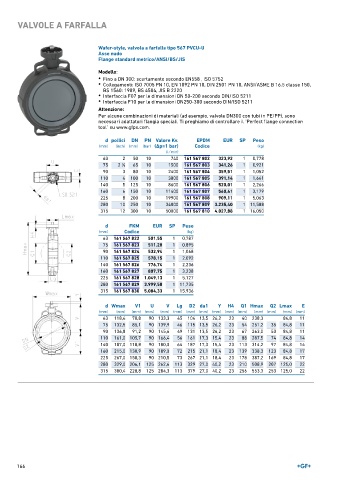

Page 166 - GEORGFISCHER - LISTINO 896
P. 166
VALVOLE A FARFALLA
Wafer-style, valvola a farfalla tipo 567 PVCU-U
Asse nudo
Flange standard metrico/ANSI/BS/JIS
Modello:
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Interfaccia F07 per le dimensioni DN 50-200 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 802 323,92 1 0,778
75 2 ∕2 65 10 1500 161 567 803 341,26 1 0,921
1
90 3 80 10 2400 161 567 804 359,51 1 1,052
110 4 100 10 3800 161 567 805 391,14 1 1,641
140 5 125 10 8600 161 567 806 520,01 1 2,266
160 6 150 10 11400 161 567 807 560,41 1 3,179
225 8 200 10 19900 161 567 808 909,11 1 5,063
280 10 250 10 34000 161 567 809 3.235,40 1 11,588
315 12 300 10 50000 161 567 810 4.027,88 1 16,050
d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 822 501,55 1 0,787
75 161 567 823 511,28 1 0,895
90 161 567 824 532,94 1 1,068
110 161 567 825 578,15 1 2,092
140 161 567 826 776,74 1 2,236
160 161 567 827 807,75 1 3,238
225 161 567 828 1.049,13 1 5,127
280 161 567 829 3.999,50 1 11,735
315 161 567 830 5.084,33 1 15,936
d Wmax V1 U V Lg D2 da1 Y H4 Q1 Hmax Q2 Lmax E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 104 13,5 26,2 23 40 238,3 84,8 11
75 132,5 85,1 90 139,9 46 115 13,5 26,2 23 54 251,2 35 84,8 11
90 136,8 91,2 90 145,6 49 131 13,5 26,2 23 67 263,0 50 84,8 11
110 161,0 105,7 90 166,4 56 161 17,3 15,4 23 88 287,5 74 84,8 14
140 187,0 118,8 90 180,0 64 187 17,3 15,4 23 113 314,2 97 84,8 14
160 215,0 130,9 90 189,0 72 215 21,1 18,4 23 139 338,3 123 84,8 17
225 267,0 158,3 90 210,5 73 267 21,1 18,4 23 178 387,2 169 84,8 17
280 329,0 206,1 125 262,6 113 329 27,0 40,2 23 210 508,9 207 125,0 22
315 380,4 228,8 125 284,3 113 379 27,0 40,2 23 256 553,3 253 125,0 22
