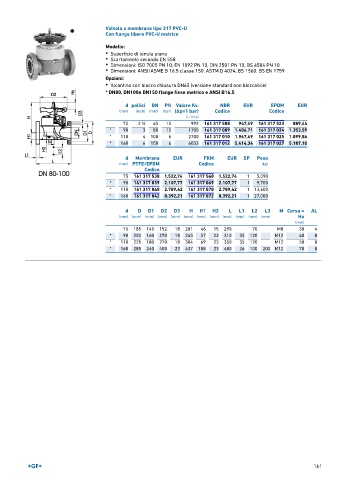

Page 161 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 317 PVC-U
Con flange libere PVC-U metrico

Modello:
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Volantino con blocco chiusura DN65 (versione standard non bloccabile)

* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. NBR EUR EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
75 2 ∕2 65 10 992 161 317 508 947,49 161 317 523 889,44
1
* 90 3 80 10 1700 161 317 009 1.406,71 161 317 024 1.353,59
* 110 4 100 6 2700 161 317 010 1.967,49 161 317 025 1.899,86
* 160 6 150 6 6033 161 317 012 5.414,34 161 317 027 5.187,10

d Membrana EUR FKM EUR SP Peso
(mm) PTFE/EPDM Codice (kg)
Codice
75 161 317 538 1.522,74 161 317 568 1.522,74 1 5,090
* 90 161 317 039 2.107,77 161 317 069 2.107,77 1 9,700
* 110 161 317 040 2.789,42 161 317 070 2.789,42 1 13,600
* 160 161 317 042 8.392,21 161 317 072 8.392,21 1 27,000

d D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
75 185 145 152 18 201 46 15 290 70 M8 30 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 8
* 110 225 180 270 18 304 69 23 350 35 120 M12 50 8
* 160 285 240 400 23 437 108 23 480 26 100 200 M12 70 8

161
