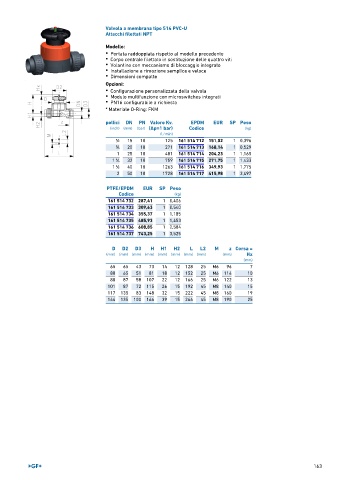

Page 163 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 514 PVC-U
Attacchi filettati NPT

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 10 125 161 514 712 151,02 1 0,396
3 20 10 271 161 514 713 168,14 1 0,529
∕4
1 25 10 481 161 514 714 204,23 1 1,165
1 32 10 759 161 514 715 271,75 1 1,433
1 ∕4
1
1 ∕2 40 10 1263 161 514 716 349,93 1 1,775
2 50 10 1728 161 514 717 415,98 1 3,497
PTFE/EPDM EUR SP Peso
Codice (kg)
161 514 732 287,41 1 0,406
161 514 733 309,63 1 0,540
161 514 734 355,37 1 1,185
161 514 735 485,93 1 1,453
161 514 736 608,85 1 2,584
161 514 737 743,25 1 3,525

D D2 D3 H H1 H2 L L2 M z Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 43 73 14 12 128 25 M6 96 7
80 65 51 81 18 12 152 25 M6 114 10
88 87 58 107 22 12 166 25 M6 122 13
101 87 72 115 26 15 192 45 M8 140 15
117 135 83 148 32 15 222 45 M8 160 19
144 135 100 166 39 15 266 45 M8 190 25
