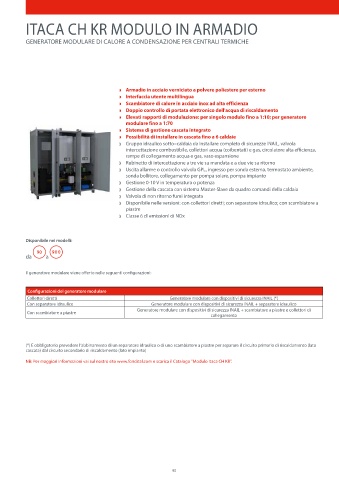

ITACA CH KR MODULO IN ARMADIO

GENERATORE MODULARE DI CALORE A CONDENSAZIONE PER CENTRALI TERMICHE

Z Armadio in acciaio verniciato a polvere poliestere per esterno
Z Interfaccia utente multilingua
Z Scambiatore di calore in acciaio inox ad alta efficienza
Z Doppio controllo di portata elettronico dell'acqua di riscaldamento
Z Elevati rapporti di modulazione: per singolo modulo fino a 1:10; per generatore
modulare fino a 1:70
Z Sistema di gestione cascata integrato
Z Possibilità di installare in cascata fino a 6 caldaie
e Gruppo idraulico sotto–caldaia da installare completo di sicurezze INAIL, valvola
intercettazione combustibile, collettori acqua (coibentati) e gas, circolatore alta efficienza,
rampe di collegamento acqua e gas, vaso espansione
e Rubinetto di intercettazione a tre vie su mandata e a due vie su ritorno
e Uscita allarme o controllo valvola GPL, ingresso per sonda esterna, termostato ambiente,
sonda bollitore, collegamento per pompa solare, pompa impianto
e Gestione 0-10 V in temperatura o potenza
e Gestione della cascata con sistema Master-Slave da quadro comandi della caldaia
e Valvola di non ritorno fumi integrata
e Disponibile nelle versioni: con collettori diretti; con separatore idraulico; con scambiatore a
piastre
e Classe 6 di emissioni di NOx

Disponibile nei modelli:

da a

Il generatore modulare viene offerto nelle seguenti configurazioni:

Configurazioni del generatore modulare
Collettori diretti Generatore modulare con dispositivi di sicurezza INAIL (*)
Con separatore idraulico Generatore modulare con dispositivi di sicurezza INAIL + separatore idraulico
Generatore modulare con dispositivi di sicurezza INAIL + scambiatore a piastre e collettori di
Con scambiatore a piastre
collegamento

(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato
cascata) dal circuito secondario di riscaldamento (lato impianto)

NB: Per maggiori informazioni vai sul nostro sito www.fondital.com e scarica il Catalogo ”Modulo Itaca CH KR”.
