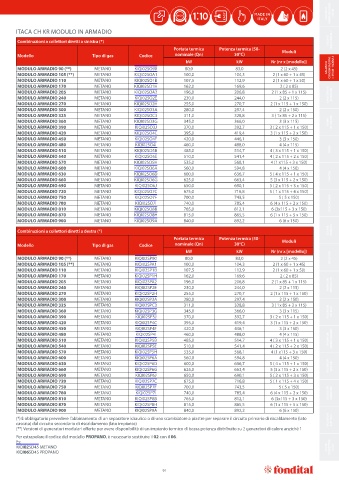

Page 93 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

ITACA CH KR MODULO IN ARMADIO
CALDAIE
Combinazioni a collettori diretti a sinistra (*) TRADIZIONALI
Portata termica Potenza termica (50- Moduli
Modello Tipo di gas Codice nominale (Qn) 30°C)
kW kW Nr (nr x [modello])
MODULO ARMADIO 90 (**) METANO KIQI02SO90 80,0 83,0 2 (2 x 45) CALDAIE A CONDENSAZIONE > 35 kW - MODULI
MODULO ARMADIO 105 (**) METANO KIQI02SOA1 100,0 104,3 2 (1 x 60 + 1 x 45)
MODULO ARMADIO 110 METANO KIQI02SO1B 107,5 112,9 2 (1 x 60 + 1 x 50)
MODULO ARMADIO 170 METANO KIQI02SO1H 162,0 169,6 2 ( 2 x 85)
MODULO ARMADIO 205 METANO KIQI02SOA2 196,0 206,8 2 (1 x 85 + 1 x 115) FUMISTERIA E ACCESSORI
MODULO ARMADIO 240 METANO KIQI02SO2E 230,0 244,0 2 (2 x 115)
MODULO ARMADIO 270 METANO KIQI02SO2H 255,0 270,7 2 (1 x 115 + 1 x 150)
MODULO ARMADIO 300 METANO KIQI02SO3A 280,0 297,4 2 (2 x 150)
MODULO ARMADIO 325 METANO KIQI02SOC3 311,0 328,8 3 ( 1x 85 + 2 x 115)
MODULO ARMADIO 360 METANO KIQI02SO3G 345,0 366,0 3 (3 x 115) POMPE DI CALORE
MODULO ARMADIO 390 METANO KIQI02SO3J 370,0 392,7 3 ( 2 x 115 + 1 x 150)
MODULO ARMADIO 420 METANO KIQI02SO4C 395,0 419,4 3 (1 x 115 + 2 x 150)
MODULO ARMADIO 450 METANO KIQI02SO4F 420,0 446,1 3 (3 x 150)
MODULO ARMADIO 480 METANO KIQI02SO4I 460,0 488,0 4 (4 x 115)
MODULO ARMADIO 510 METANO KIQI02SO5B 485,0 514,7 4 ( 3 x 115 + 1 x 150) IBRIDI
MODULO ARMADIO 540 METANO KIQI02SO5E 510,0 541,4 4 ( 2 x 115 + 2 x 150)
MODULO ARMADIO 570 METANO KIQI02SO5H 535,0 568,1 4 (1 x115 + 3 x 150)
MODULO ARMADIO 600 METANO KIQI02SO6A 560,0 594,8 4 (4 x 150)
MODULO ARMADIO 630 METANO KIQI02SO6D 600,0 636,7 5 ( 4 x 115 + 1 x 150) FANCOIL
MODULO ARMADIO 660 METANO KIQI02SO6G 625,0 663,4 5 (3 x 115 + 2 x 150)
MODULO ARMADIO 690 METANO KIQI02SO6J 650,0 690,1 5 ( 2 x 115 + 3 x 150)
MODULO ARMADIO 720 METANO KIQI02SO7C 675,0 716,8 5 ( 1 x 115 + 4 x 150)
MODULO ARMADIO 750 METANO KIQI02SO7F 700,0 743,5 5 ( 5 x 150)
MODULO ARMADIO 780 METANO KIQI02SO7I 740,0 785,4 6 (4 x 115 + 2 x 150) SCALDACQUA
MODULO ARMADIO 810 METANO KIQI02SO8B 765,0 812,1 6 (3x115 + 3 x 150)
MODULO ARMADIO 870 METANO KIQI02SO8H 815,0 865,5 6 (1 x 115 + 5 x 150)
MODULO ARMADIO 900 METANO KIQI02SO9A 840,0 892,2 6 (6 x 150)
Combinazioni a collettori diretti a destra (*) SOLARE TERMICO
Portata termica Potenza termica (50- Moduli
Modello Tipo di gas Codice nominale (Qn) 30°C)
kW kW Nr (nr x [modello])
MODULO ARMADIO 90 (**) METANO KIQI02SP90 80,0 83,0 2 (2 x 45) BOLLITORI
MODULO ARMADIO 105 (**) METANO KIQI02SPA1 100,0 104,3 2 (1 x 60 + 1 x 45)
MODULO ARMADIO 110 METANO KIQI02SP1B 107,5 112,9 2 (1 x 60 + 1 x 50)
MODULO ARMADIO 170 METANO KIQI02SP1H 162,0 169,6 2 ( 2 x 85)
MODULO ARMADIO 205 METANO KIQI02SPA2 196,0 206,8 2 (1 x 85 + 1 x 115) RADIATORI PRESSOFUSI
MODULO ARMADIO 240 METANO KIQI02SP2E 230,0 244,0 2 (2 x 115)
MODULO ARMADIO 270 METANO KIQI02SP2H 255,0 270,7 2 (1 x 115 + 1 x 150)
MODULO ARMADIO 300 METANO KIQI02SP3A 280,0 297,4 2 (2 x 150)
MODULO ARMADIO 325 METANO KIQI02SPC3 311,0 328,8 3 ( 1x 85 + 2 x 115)
MODULO ARMADIO 360 METANO KIQI02SP3G 345,0 366,0 3 (3 x 115) RADIATORI ESTRUSI
MODULO ARMADIO 390 METANO KIQI02SP3J 370,0 392,7 3 ( 2 x 115 + 1 x 150)
MODULO ARMADIO 420 METANO KIQI02SP4C 395,0 419,4 3 (1 x 115 + 2 x 150)
MODULO ARMADIO 450 METANO KIQI02SP4F 420,0 446,1 3 (3 x 150)
MODULO ARMADIO 480 METANO KIQI02SP4I 460,0 488,0 4 (4 x 115)
MODULO ARMADIO 510 METANO KIQI02SP5B 485,0 514,7 4 ( 3 x 115 + 1 x 150) RADIATORI ARREDO BAGNO
MODULO ARMADIO 540 METANO KIQI02SP5E 510,0 541,4 4 ( 2 x 115 + 2 x 150)
MODULO ARMADIO 570 METANO KIQI02SP5H 535,0 568,1 4 (1 x115 + 3 x 150)
MODULO ARMADIO 600 METANO KIQI02SP6A 560,0 594,8 4 (4 x 150)
MODULO ARMADIO 630 METANO KIQI02SP6D 600,0 636,7 5 ( 4 x 115 + 1 x 150) RADIATORI DESIGN
MODULO ARMADIO 660 METANO KIQI02SP6G 625,0 663,4 5 (3 x 115 + 2 x 150)
MODULO ARMADIO 690 METANO KIQI02SP6J 650,0 690,1 5 ( 2 x 115 + 3 x 150)
MODULO ARMADIO 720 METANO KIQI02SP7C 675,0 716,8 5 ( 1 x 115 + 4 x 150)
MODULO ARMADIO 750 METANO KIQI02SP7F 700,0 743,5 5 ( 5 x 150)
MODULO ARMADIO 780 METANO KIQI02SP7I 740,0 785,4 6 (4 x 115 + 2 x 150) ACCESSORI RADIATORI
MODULO ARMADIO 810 METANO KIQI02SP8B 765,0 812,1 6 (3x115 + 3 x 150)
MODULO ARMADIO 870 METANO KIQI02SP8H 815,0 865,5 6 (1 x 115 + 5 x 150)
MODULO ARMADIO 900 METANO KIQI02SP9A 840,0 892,2 6 (6 x 150)
(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato RADIATORI ELETTRICI
cascata) dal circuito secondario di riscaldamento (lato impianto)
(**) Versioni di generatori modulari offerte per avere disponibilità di un impianto termico di bassa potenza distribuito su 2 generatori di calore anziché 1
Per estrapolare il codice del modello PROPANO, è necessario sostituire il 02 con il 06.
Es:
KIQI02SD45 METANO STUFE CONVETTIVE A GAS
KIQI06SD45 PROPANO

91
