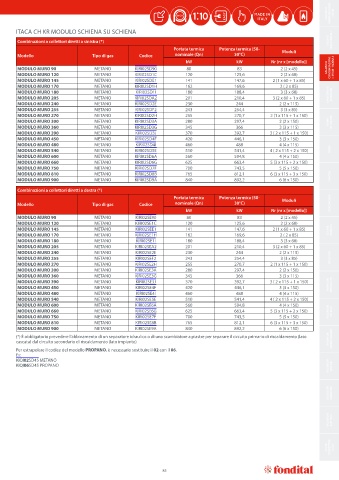

Page 87 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

ITACA CH KR MODULO SCHIENA SU SCHIENA
CALDAIE
Combinazioni a collettori diretti a sinistra (*) TRADIZIONALI
Portata termica Potenza termica (50- Moduli
Modello Tipo di gas Codice nominale (Qn) 30°C)
kW kW Nr (nr x [modello])
MODULO MURO 90 METANO KIRI02SD90 80 83 2 (2 x 45) CALDAIE A CONDENSAZIONE > 35 kW - MODULI
MODULO MURO 120 METANO KIRI02SD1C 120 125,6 2 (2 x 60)
MODULO MURO 145 METANO KIRI02SDE1 141 147,6 2 (1 x 60 + 1 x 85)
MODULO MURO 170 METANO KIRI02SD1H 162 169,6 2 ( 2 x 85)
MODULO MURO 180 METANO KIRI02SD1I 180 188,4 3 (3 x 60) FUMISTERIA E ACCESSORI
MODULO MURO 205 METANO KIRI02SDA2 201 210,4 3 (2 x 60 + 1 x 85)
MODULO MURO 240 METANO KIRI02SD2E 230 244 2 (2 x 115)
MODULO MURO 255 METANO KIRI02SDF2 243 254,4 3 (3 x 85)
MODULO MURO 270 METANO KIRI02SD2H 255 270,7 2 (1 x 115 + 1 x 150)
MODULO MURO 300 METANO KIRI02SD3A 280 297,4 2 (2 x 150) POMPE DI CALORE
MODULO MURO 360 METANO KIRI02SD3G 345 366 3 (3 x 115)
MODULO MURO 390 METANO KIRI02SD3J 370 392,7 3 ( 2 x 115 + 1 x 150)
MODULO MURO 450 METANO KIRI02SD4F 420 446,1 3 (3 x 150)
MODULO MURO 480 METANO KIRI02SD4I 460 488 4 (4 x 115)
MODULO MURO 540 METANO KIRI02SD5E 510 541,4 4 ( 2 x 115 + 2 x 150) IBRIDI
MODULO MURO 600 METANO KIRI02SD6A 560 594,8 4 (4 x 150)
MODULO MURO 660 METANO KIRI02SD6G 625 663,4 5 (3 x 115 + 2 x 150)
MODULO MURO 750 METANO KIRI02SD7F 700 743,5 5 (5 x 150)
MODULO MURO 810 METANO KIRI02SD8B 765 812,1 6 (3 x 115 + 3 x 150) FANCOIL
MODULO MURO 900 METANO KIRI02SD9A 840 892,2 6 (6 x 150)
Combinazioni a collettori diretti a destra (*)
Portata termica Potenza termica (50- Moduli
Modello Tipo di gas Codice nominale (Qn) 30°C) SCALDACQUA
kW kW Nr (nr x [modello])
MODULO MURO 90 METANO KIRI02SE90 80 83 2 (2 x 45)
MODULO MURO 120 METANO KIRI02SE1C 120 125,6 2 (2 x 60)
MODULO MURO 145 METANO KIRI02SEE1 141 147,6 2 (1 x 60 + 1 x 85) SOLARE TERMICO
MODULO MURO 170 METANO KIRI02SE1H 162 169,6 2 ( 2 x 85)
MODULO MURO 180 METANO KIRI02SE1I 180 188,4 3 (3 x 60)
MODULO MURO 205 METANO KIRI02SEA2 201 210,4 3 (2 x 60 + 1 x 85)
MODULO MURO 240 METANO KIRI02SE2E 230 244 2 (2 x 115)
MODULO MURO 255 METANO KIRI02SEF2 243 254,4 3 (3 x 85) BOLLITORI
MODULO MURO 270 METANO KIRI02SE2H 255 270,7 2 (1 x 115 + 1 x 150)
MODULO MURO 300 METANO KIRI02SE3A 280 297,4 2 (2 x 150)
MODULO MURO 360 METANO KIRI02SE3G 345 366 3 (3 x 115)
MODULO MURO 390 METANO KIRI02SE3J 370 392,7 3 ( 2 x 115 + 1 x 150) RADIATORI PRESSOFUSI
MODULO MURO 450 METANO KIRI02SE4F 420 446,1 3 (3 x 150)
MODULO MURO 480 METANO KIRI02SE4I 460 488 4 (4 x 115)
MODULO MURO 540 METANO KIRI02SE5E 510 541,4 4 ( 2 x 115 + 2 x 150)
MODULO MURO 600 METANO KIRI02SE6A 560 594,8 4 (4 x 150)
MODULO MURO 660 METANO KIRI02SE6G 625 663,4 5 (3 x 115 + 2 x 150) RADIATORI ESTRUSI
MODULO MURO 750 METANO KIRI02SE7F 700 743,5 5 (5 x 150)
MODULO MURO 810 METANO KIRI02SE8B 765 812,1 6 (3 x 115 + 3 x 150)
MODULO MURO 900 METANO KIRI02SE9A 840 892,2 6 (6 x 150)
(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato RADIATORI
cascata) dal circuito secondario di riscaldamento (lato impianto) ARREDO BAGNO
Per estrapolare il codice del modello PROPANO, è necessario sostituire il 02 con il 06.
Es:
KIQI02SD45 METANO
KIQI06SD45 PROPANO RADIATORI DESIGN

ACCESSORI RADIATORI

RADIATORI ELETTRICI

STUFE CONVETTIVE A GAS

85
