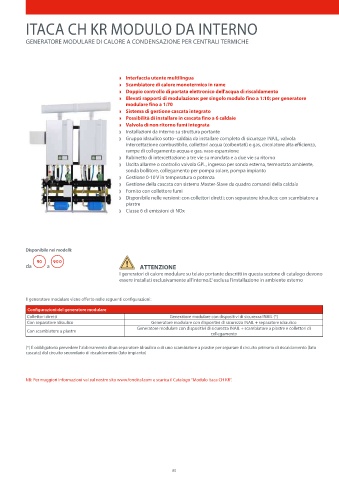

ITACA CH KR MODULO DA INTERNO

GENERATORE MODULARE DI CALORE A CONDENSAZIONE PER CENTRALI TERMICHE

Z Interfaccia utente multilingua
Z Scambiatore di calore monotermico in rame
Z Doppio controllo di portata elettronico dell'acqua di riscaldamento
Z Elevati rapporti di modulazione: per singolo modulo fino a 1:10; per generatore
modulare fino a 1:70
Z Sistema di gestione cascata integrato
Z Possibilità di installare in cascata fino a 6 caldaie
Z Valvola di non ritorno fumi integrata
e Installazioni da interno su struttura portante
e Gruppo idraulico sotto–caldaia da installare completo di sicurezze INAIL, valvola
intercettazione combustibile, collettori acqua (coibentati) e gas, circolatore alta efficienza,
rampe di collegamento acqua e gas, vaso espansione
e Rubinetto di intercettazione a tre vie su mandata e a due vie su ritorno
e Uscita allarme o controllo valvola GPL, ingresso per sonda esterna, termostato ambiente,
sonda bollitore, collegamento per pompa solare, pompa impianto
e Gestione 0-10 V in temperatura o potenza
e Gestione della cascata con sistema Master-Slave da quadro comandi della caldaia
e Fornito con collettore fumi
e Disponibile nelle versioni: con collettori diretti; con separatore idraulico; con scambiatore a
piastre
e Classe 6 di emissioni di NOx

Disponibile nei modelli:

da a ATTENZIONE
I generatori di calore modulare su telaio portante descritti in questa sezione di catalogo devono
essere installati esclusivamente all’interno.E’ esclusa l’installazione in ambiente esterno

Il generatore modulare viene offerto nelle seguenti configurazioni:
Configurazioni del generatore modulare
Collettori diretti Generatore modulare con dispositivi di sicurezza INAIL (*)
Con separatore idraulico Generatore modulare con dispositivi di sicurezza INAIL + separatore idraulico
Generatore modulare con dispositivi di sicurezza INAIL + scambiatore a piastre e collettori di
Con scambiatore a piastre
collegamento

(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato
cascata) dal circuito secondario di riscaldamento (lato impianto)

NB: Per maggiori informazioni vai sul nostro sito www.fondital.com e scarica il Catalogo ”Modulo Itaca CH KR”.
