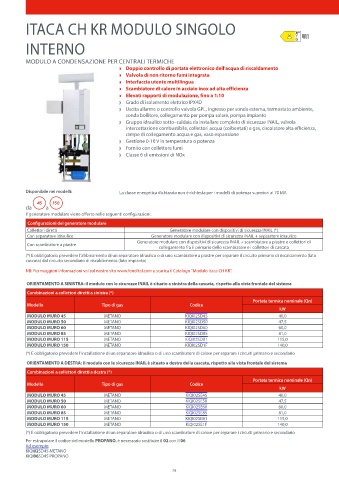

ITACA CH KR MODULO SINGOLO

INTERNO

MODULO A CONDENSAZIONE PER CENTRALI TERMICHE
Z Doppio controllo di portata elettronico dell'acqua di riscaldamento
Z Valvola di non ritorno fumi integrata
Z Interfaccia utente multilingua
Z Scambiatore di calore in acciaio inox ad alta efficienza
Z Elevati rapporti di modulazione, fino a 1:10
e Grado di isolamento elettrico IPX4D
e Uscita allarme o controllo valvola GPL, ingresso per sonda esterna, termostato ambiente,
sonda bollitore, collegamento per pompa solare, pompa impianto
e Gruppo idraulico sotto–caldaia da installare completo di sicurezze INAIL, valvola
intercettazione combustibile, collettori acqua (coibentati) e gas, circolatore alta efficienza,
rampe di collegamento acqua e gas, vaso espansione
e Gestione 0-10 V in temperatura o potenza
e Fornito con collettore fumi
e Classe 6 di emissioni di NOx

Disponibile nei modelli: La classe energetica dichiarata non è richiesta per i modelli di potenza superiori ai 70 kW.

da a
Il generatore modulare viene offerto nelle seguenti configurazioni:
Configurazioni del generatore modulare
Collettori diretti Generatore modulare con dispositivi di sicurezza INAIL (*)
Con separatore idraulico Generatore modulare con dispositivi di sicurezza INAIL + separatore idraulico
Generatore modulare con dispositivi di sicurezza INAIL + scambiatore a piastre e collettori di
Con scambiatore a piastre
collegamento fra il primario dello scambiatore e i collettori di cascata
(*) È obbligatorio prevedere l’abbinamento di un separatore idraulico o di uno scambiatore a piastre per separare il circuito primario di riscaldamento (lato
cascata) dal circuito secondario di riscaldamento (lato impianto)

NB: Per maggiori informazioni vai sul nostro sito www.fondital.com e scarica il Catalogo ”Modulo Itaca CH KR”.

ORIENTAMENTO A SINISTRA: il modulo con le sicurezze INAIL è situato a sinistra della cascata, rispetto alla vista frontale del sistema
Combinazioni a collettori diretti a sinistra (*)
Portata termica nominale (Qn)
Modello Tipo di gas Codice
kW
MODULO MURO 45 METANO KIQI02SD45 40,0
MODULO MURO 50 METANO KIQI02SD50 47,5
MODULO MURO 60 METANO KIQI02SD60 60,0
MODULO MURO 85 METANO KIQI02SD85 81,0
MODULO MURO 115 METANO KIQI02SDB1 115,0
MODULO MURO 150 METANO KIQI02SD1F 140,0
(*) È obbligatorio prevedere l’installazione di un separatore idraulico o di uno scambiatore di calore per separare i circuiti primario e secondario
ORIENTAMENTO A DESTRA: il modulo con le sicurezze INAIL è situato a destra della cascata, rispetto alla vista frontale del sistema
Combinazioni a collettori diretti a destra (*)
Portata termica nominale (Qn)
Modello Tipo di gas Codice
kW
MODULO MURO 45 METANO KIQI02SE45 40,0
MODULO MURO 50 METANO KIQI02SE50 47,5
MODULO MURO 60 METANO KIQI02SE60 60,0
MODULO MURO 85 METANO KIQI02SE85 81,0
MODULO MURO 115 METANO KIQI02SEB1 115,0
MODULO MURO 150 METANO KIQI02SE1F 140,0
(*) È obbligatorio prevedere l’installazione di un separatore idraulico o di uno scambiatore di calore per separare i circuiti primario e secondario
Per estrapolare il codice del modello PROPANO, è necessario sostituire il 02 con il 06
Ad esempio:
KIQI02SD45 METANO
KIQI06SD45 PROPANO
