CALDAIE A CONDENSAZIONE < 35 kW

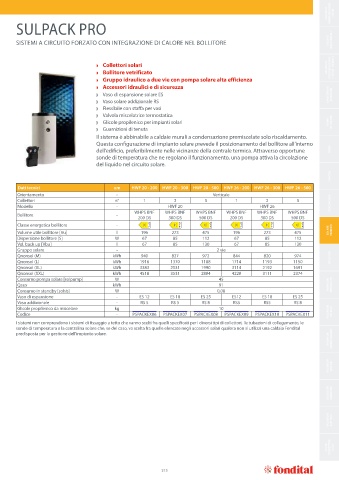

SULPACK PRO
SISTEMI A CIRCUITO FORZATO CON INTEGRAZIONE DI CALORE NEL BOLLITORE CALDAIE TRADIZIONALI
Z Collettori solari CALDAIE A CONDENSAZIONE
Z Bollitore vetrificato > 35 kW - MODULI
Z Gruppo idraulico a due vie con pompa solare alta efficienza
Z Accessori idraulici e di sicurezza
e Vaso di espansione solare ES FUMISTERIA E ACCESSORI
e Vaso solare addizionale RS
e Flessibile con staffa per vasi
e Valvola miscelatrice termostatica
e Glicole propilenico per impianti solari POMPE DI CALORE
e Guarnizioni di tenuta
Il sistema è abbinabile a caldaie murali a condensazione premiscelate solo riscaldamento.
Questa configurazione di impianto solare prevede il posizionamento del bollitore all’interno
dell’edificio, preferibilmente nelle vicinanze della centrale termica. Attraverso opportune IBRIDI
sonde di temperatura che ne regolano il funzionamento, una pompa attiva la circolazione
del liquido nel circuito solare.
FANCOIL
Dati tecnici um HWF 20 - 200 HWF 20 - 300 HWF 20 - 500 HWF 26 - 200 HWF 26 - 300 HWF 26 - 500
Orientamento - Verticale
Collettori n° 1 2 3 1 2 3
Modello - HWF 20 HWF 26 SCALDACQUA
WHPS BNF WHPS BNF WHPS BNF WHPS BNF WHPS BNF WHPS BNF
Bollitore -
200 DS 300 DS 500 DS 200 DS 300 DS 500 DS
Classe energetica bollitore -
Volume utile bollitore [Vu] l 196 273 475 196 273 475 SOLARE TERMICO
Dispersione bollitore [S] W 67 85 112 67 85 112
Vol. back up [Vbu] l 67 85 130 67 85 130
Gruppo solare - 2 vie
Qnonsol (M) kWh 940 827 972 844 820 974 BOLLITORI
Qnonsol (L) kWh 1916 1370 1188 1714 1193 1150
Qnonsol (XL) kWh 3383 2531 1990 3114 2192 1691
Qnonsol (XXL) kWh 4518 3531 2804 4220 3111 2374
Consumo pompa solare [solpump] W 45
Qaux kWh 91 RADIATORI PRESSOFUSI
Consumo in standby [solsb] W 0,08
Vaso di espansione - ES 12 ES 18 ES 25 ES12 ES 18 ES 25
Vaso addizionale - RS 5 RS 5 RS 8 RS5 RS5 RS 8
Glicole propilenico da miscelare kg 10
Codice - PSPACKEX06 PSPACKEX07 PSPACKEX08 PSPACKEX09 PSPACKEX10 PSPACKEX11 RADIATORI ESTRUSI
I sistemi non comprendono i sistemi di fissaggio a tetto che vanno scelti fra quelli specificati per i diversi tipi di collettori, le tubazioni di collegamento, le
sonde di temperatura e la centralina solare che, se del caso, va scelta fra quelle elencate negli accessori solari qualora non si utilizzi una caldaia Fondital
RADIATORI ARREDO BAGNO
predisposta per la gestione dell'impianto solare.
