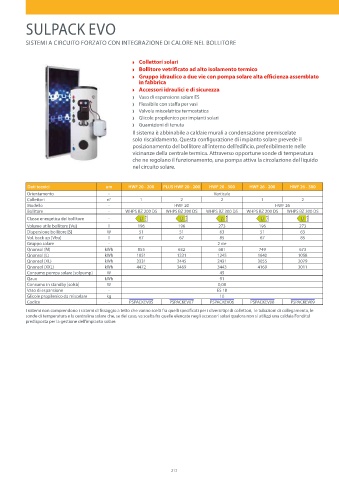

Page 214 - FONDITAL - CATALOGO 2025

SULPACK EVO

SISTEMI A CIRCUITO FORZATO CON INTEGRAZIONE DI CALORE NEL BOLLITORE

Z Collettori solari
Z Bollitore vetrificato ad alto isolamento termico
Z Gruppo idraulico a due vie con pompa solare alta efficienza assemblato
in fabbrica
Z Accessori idraulici e di sicurezza
e Vaso di espansione solare ES
e Flessibile con staffa per vasi
e Valvola miscelatrice termostatica
e Glicole propilenico per impianti solari
e Guarnizioni di tenuta
Il sistema è abbinabile a caldaie murali a condensazione premiscelate
solo riscaldamento. Questa configurazione di impianto solare prevede il
posizionamento del bollitore all’interno dell’edificio, preferibilmente nelle
vicinanze della centrale termica. Attraverso opportune sonde di temperatura
che ne regolano il funzionamento, una pompa attiva la circolazione del liquido
nel circuito solare.

Dati tecnici um HWF 20 - 200 PLUS HWF 20 - 200 HWF 20 - 300 HWF 26 - 200 HWF 26 - 300
Orientamento - Verticale
Collettori n° 1 2 2 1 2
Modello - HWF 20 HWF 26
Bollitore - WHPS BZ 200 DS WHPS BZ 200 DS WHPS BZ 300 DS WHPS BZ 200 DS WHPS BZ 300 DS
Classe energetica del bollitore -
Volume utile bollitore [Vu] l 196 196 273 196 273
Dispersione bollitore [S] W 51 51 63 51 63
Vol. back up [Vbu] l 67 67 85 67 85
Gruppo solare - 2 vie
Qnonsol (M) kWh 855 632 681 749 673
Qnonsol (L) kWh 1851 1231 1245 1640 1058
Qnonsol (XL) kWh 3331 2445 2431 3055 2079
Qnonsol (XXL) kWh 4472 3469 3443 4169 3011
Consumo pompa solare [solpump] W 45
Qaux kWh 91
Consumo in standby [solsb] W 0,08
Vaso di espansione - ES 18
Glicole propilenico da miscelare kg 10
Codice - PSPACKEV05 PSPACKEV07 PSPACKEV06 PSPACKEV08 PSPACKEV09
I sistemi non comprendono i sistemi di fissaggio a tetto che vanno scelti fra quelli specificati per i diversi tipi di collettori, le tubazioni di collegamento, le
sonde di temperatura e la centralina solare che, se del caso, va scelta fra quelle elencate negli accessori solari qualora non si utilizzi una caldaia Fondital
predisposta per la gestione dell'impianto solare.
