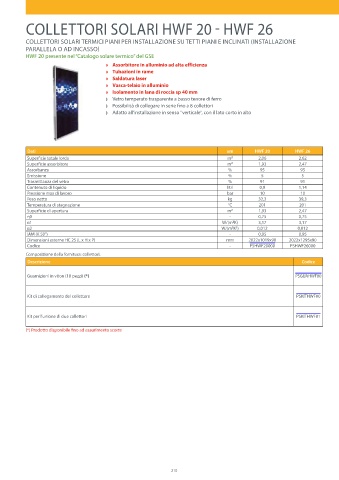

Page 212 - FONDITAL - CATALOGO 2025

COLLETTORI SOLARI HWF 20 - HWF 26

COLLETTORI SOLARI TERMICI PIANI PER INSTALLAZIONE SU TETTI PIANI E INCLINATI (INSTALLAZIONE
PARALLELA O AD INCASSO)
HWF 20 presente nel “Catalogo solare termico” del GSE
Z Assorbitore in alluminio ad alta efficienza
Z Tubazioni in rame
Z Saldatura laser
Z Vasca-telaio in alluminio
Z Isolamento in lana di roccia sp 40 mm
e Vetro temperato trasparente a basso tenore di ferro
e Possibilità di collegare in serie fino a 8 collettori
e Adatto all'installazione in senso "verticale", con il lato corto in alto

Dati um HWF 20 HWF 26
Superficie totale lorda m 2 2,06 2,62
Superficie assorbitore m 2 1,93 2,47
Assorbanza % 95 95
Emissione % 5 5
Trasmittanza del vetro % 91 91
Contenuto di liquido litri 0,9 1,14
Pressione max di lavoro bar 10 10
Peso netto kg 32,2 39,3
Temperatura di stagnazione °C 201 201
Superficie di apertura m 2 1,93 2,47
η0 - 0,75 0,75
α1 W/(m K) 3,17 3,17
2
α2 W/(m K ) 0,012 0,012
2 2
IAM (K 50°) - 0,95 0,95
Dimensioni esterne HC 25 (L x H x P) mm 2022x1019x90 2022x1295x90
Codice - PSHWF20000 PSHWF26000
Composizione della fornitura: collettori.
Descrizione Codice

Guarnizioni in viton (10 pezzi) (*) PSGUAHWF00

Kit di collegamento del collettore PSKITHWF00

Kit per l'unione di due collettori PSKITHWF01

(*) Prodotto disponibile fino ad esaurimento scorte
