CALDAIE A CONDENSAZIONE < 35 kW

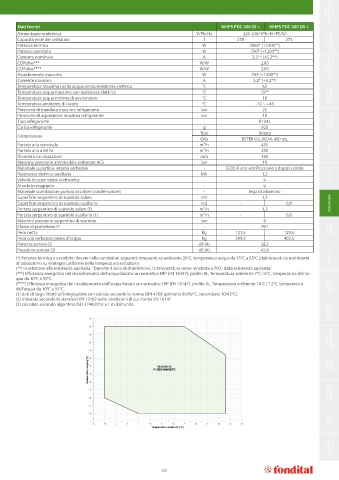

Dati Tecnici WHPS PDC 300 SS + WHPS PDC 300 DS +
Alimentazione elettrica V/Ph/Hz 220-240/1Ph+N+PE/50
Capacità reale del serbatoio l 278 273 CALDAIE TRADIZIONALI
Potenza termica W 2060* (+1200**)
Potenza assorbita W 700* (+1200**)
Corrente nominale A 2,21* (+5,2**)
COPdhw*** W/W 2,85
COPdhw**** W/W 3,03 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Assorbimento massimo W 765 (+1200**)
Corrente massima A 3,2* (+5,2**)
Temperatura massima uscita acqua senza resistenza elettrica °C 65
Temperatura acqua massima con resistenza elettrica °C 75** FUMISTERIA E ACCESSORI
Temperatura acqua minima di avviamento °C 10
Temperatura ambiente di lavoro °C -10 ~ +43
Pressione di mandata massima refrigerante bar 25
Pressione di aspirazione massima refrigerante bar 10
Tipo refrigerante - R134a POMPE DI CALORE
Carica refrigerante g 920
Tipo Rotary
Compressore
Olio ESTER OIL VG74, 400 mL
Portata aria nominale m³/h 450
Portata aria a 60 Pa m³/h 350 IBRIDI
Diametro canalizzazioni mm 160
Massima pressione ammissibile serbatoio ACS bar 10
Materiale superficie interna serbatoio - S235JR con vetrificazione a doppio strato
Resistenza elettrica ausiliaria kW 1,2 FANCOIL
Valvola di espansione elettronica - si
Anodo in magnesio - si
Materiale scambiatore pompa di calore (condensatore) - lega di alluminio
Superficie serpentino di scambio solare m2 1,2
Superficie serpentino di scambio ausiliario m2 - 0,8 SCALDACQUA
Portata serpentino di scambio solare (1) m³/h 1,2
Portata serpentino di scambio ausiliario (1) m³/h - 0,8
Massima pressione serpentino di scambio bar 6
Classe di protezione IP - IPX1
Peso netto Kg 121,5 129,5 SOLARE TERMICO
Peso con serbatoio pieno d’acqua Kg 399,5 402,5
Potenza sonora (2) dB (A) 58,2
Pressione sonora (3) dB (A) 42,8
(*) Potenza termica e assorbita rilevate nelle condizioni seguenti: temperatura ambiente 20°C, temperatura acqua da 15°C a 55°C (dati ricavati da test interni BOLLITORI
di laboratorio su reintegro uniforme della temperatura serbatoio).
(**) In relazione alla resistenza ausiliaria. "Durante il ciclo di disinfezione, la temperatura viene innalzata a 70°C dalla resistenza ausiliaria".
(***) Efficienza energetica del riscaldamento dell'acqua basata su normativa ERP (EN 16147), profilo XL, Temperatura ambiente 7°C / 6°C, temperatura dell'ac-
qua da 10°C a 55°C.
(****) Efficienza energetica del riscaldamento dell'acqua basata su normativa ERP (EN 16147), profilo XL, Temperatura ambiente 14°C / 12°C, temperatura RADIATORI PRESSOFUSI
dell'acqua da 10°C a 55°C.
(1) dati di targa riferiti all’integrazione con caldaia secondo le norme DIN 4708 (primario 80/60°C, secondario 10/45°C).
(2) misurata secondo lo standard EN 12102 nelle condizioni di cui norma EN 16147
(3) calcolata secondo algoritmo ISO 3744:2010 a 1 m dall’unità.
RADIATORI ESTRUSI

70
65
RADIATORI ARREDO BAGNO
60
55
50 45
Temperatura acqua [°C] 40 35 FUNZIONAMENTO RADIATORI DESIGN
REGIONE DI

ACCESSORI RADIATORI
25 30
20
15
10
5 RADIATORI ELETTRICI
-15 -10 -5 0 5 10 15 20 25 30 35 40 45 50
Temperatura ambiente [°C]
