Page 199 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

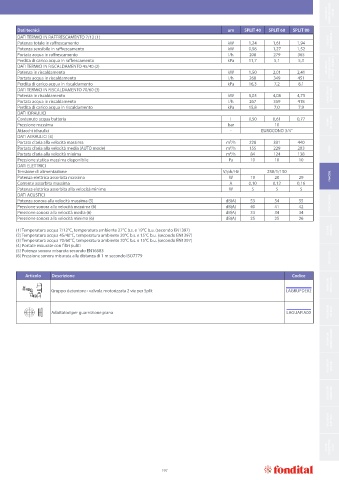

Dati tecnici um SPLIT 40 SPLIT 60 SPLIT 80
DATI TERMICI IN RAFFRESCAMENTO 7/12 (1) CALDAIE
Potenza totale in raffrescamento kW 1,24 1,61 1,94 TRADIZIONALI
Potenza sensibile in raffrescamento kW 0,98 1,27 1,52
Portata acqua in raffrescamento l/h 208 279 365
Perdita di carico acqua in raffrescamento kPa 11,7 5,1 5,3
DATI TERMICI IN RISCALDAMENTO 45/40 (2) CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Potenza in riscaldamento kW 1,50 2,01 2,41
Portata acqua in riscaldamento l/h 260 349 451
Perdita di carico acqua in riscaldamento kPa 16,3 7,2 8,1
DATI TERMICI IN RISCALDAMENTO 70/60 (3)
Potenza in riscaldamento kW 3,03 4,08 4,75 FUMISTERIA E ACCESSORI
Portata acqua in riscaldamento l/h 267 359 418
Perdita di carico acqua in riscaldamento kPa 15,8 7,0 7,9
DATI IDRAULICI
Contenuto acqua batteria l 0,50 0,61 0,77 POMPE
Pressione massima bar 10 DI CALORE
Attacchi idraulici - EUROCONO 3/4"
DATI AERAULICI (4)
Portata d'aria alla velocità massima m /h 228 331 440
3
Portata d'aria alla velocità media (AUTO mode) m /h 155 229 283 IBRIDI
3
Portata d'aria alla velocità minima m /h 84 124 138
3
Pressione statica massima disponibile Pa 10 10 10
DATI ELETTRICI
Tensione di alimentazione V/ph/Hz 230/1/150
Potenza elettrica assorbita massima W 19 20 29 FANCOIL
Corrente assorbita massima A 0,10 0,12 0,16
Potenza elettrica assorbita alla velocità minima W 5 5 5
DATI ACUSTICI
Potenza sonora alla velocità massima (5) dB(A) 53 54 55
Pressione sonora alla velocità massima (6) dB(A) 40 41 42 SCALDACQUA
Pressione sonora alla velocità media (6) dB(A) 33 34 34
Pressione sonora alla velocità minima (6) dB(A) 25 25 26

(1) Temperatura acqua 7/12°C, temperatura ambiente 27°C b.s. e 19°C b.u. (secondo EN1397) SOLARE TERMICO
(2) Temperatura acqua 45/40°C, temperatura ambiente 20°C b.s. e 15°C b.u. (secondo EN1397)
(3) Temperatura acqua 70/60°C, temperatura ambiente 20°C b.s. e 15°C b.u. (secondo EN1397)
(4) Portate misurate con filtri puliti
(5) Potenza sonora misurata secondo EN16583
BOLLITORI
(6) Pressione sonora misurata alla distanza di 1 m secondo ISO7779

Articolo Descrizione Codice
RADIATORI PRESSOFUSI
Gruppo detentore - valvola motorizzata 2 vie per Split LAGRUPDE02

RADIATORI
Adattatori per guarnizione piana LAGUAPIA00 ESTRUSI
