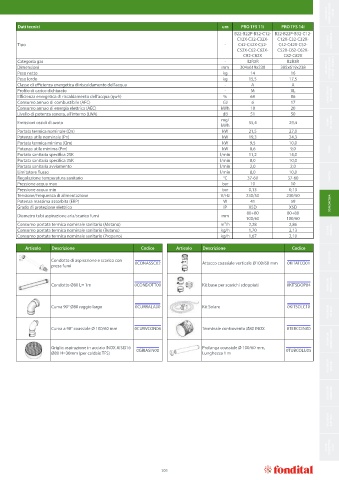

Page 205 - FONDITAL - CATALOGO 2025
P. 205
CALDAIE A CONDENSAZIONE < 35 kW
Dati tecnici um PRO TFS 11i PRO TFS 14i
B22-B22P-B32-C12- B22-B22P-B32-C12-
C12X-C32-C32X- C12X-C32-C32X- CALDAIE TRADIZIONALI
Tipo - C42-C42X-C52- C42-C42X-C52-
C52X-C62-C62X- C52X-C62-C62X-
C82-C82X C82-C82X
Categoria gas - II2R3R II2R3R
Dimensioni mm 304x619x238 385x619x238 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Peso netto kg 14 16
Peso lordo kg 15,5 17,5
Classe di efficienza energetica di riscaldamento dell'acqua - A A
Profilo di carico dichiarato - M XL
Efficienza energetica di riscaldamento dell’acqua (ηwh) % 69 86 FUMISTERIA E ACCESSORI
Consumo annuo di combustibile (AFC) GJ 6 17
Consumo annuo di energia elettrica (AEC) kWh 18 20
Livello di potenza sonora, all’interno (LWA) dB 51 50
mg/
Emissioni ossidi di azoto 35,4 29,4 POMPE DI CALORE
kWh
Portata termica nominale (Qn) kW 21,5 27,0
Potenza utile nominale (Pn) kW 19,3 24,3
Portata termica minima (Qm) kW 9,5 10,0
Potenza utile minima (Pm) kW 8,6 9,0 IBRIDI
Portata sanitaria specifica 25K l/min 11,2 14,0
Portata sanitaria specifica 35K l/min 8,0 10,0
Portata sanitaria avviamento l/min 2,0 2,0
Limitatore flusso l/min 8,0 10,0
Regolazione temperatura sanitario °C 37-60 37-60 FANCOIL
Pressione acqua max bar 10 10
Pressione acqua min bar 0,13 0,13
Tensione/Frequenza di alimentazione V/Hz 230/50 230/50
Potenza massima assorbita (ERP) W 41 59 SCALDACQUA
Grado di protezione elettrico IP X5D X5D
80+80 80+80
Diametro tubi aspirazione aria/scarico fumi mm
100/60 100/60
Consumo portata termica nominale sanitario (Metano) m³/h 2,28 2,86
Consumo portata termica nominale sanitario (Butano) kg/h 1,70 2,13 SOLARE TERMICO
Consumo portata termica nominale sanitario (Propano) kg/h 1,67 2,10
Articolo Descrizione Codice Articolo Descrizione Codice
BOLLITORI
Condotto di aspirazione e scarico con 0CONASSC02 Attacco coassiale verticale Ø100/60 mm 0KITATCO01
presa fumi
RADIATORI
Condotto Ø80 L= 1m 0CONDOTT00 Kit base per scarichi sdoppiati 0KITSDOP04 PRESSOFUSI
RADIATORI ESTRUSI
Curva 90° Ø80 raggio largo 0CURRALA00 Kit Solare 0KITSOLC10
Curva a 90° coassiale Ø 100/60 mm 0CURVCON06 Terminale controvento Ø80 INOX 0TERCOIN00
RADIATORI ARREDO BAGNO
Griglia aspirazione in acciaio INOX AISI316 Prolunga coassiale Ø 100/60 mm,
Ø80 H=30mm (per caldaie TFS) 0GRIASIN00 Lunghezza 1 m 0TUBCOLU05
RADIATORI DESIGN
ACCESSORI RADIATORI
RADIATORI ELETTRICI
STUFE CONVETTIVE A GAS
203
