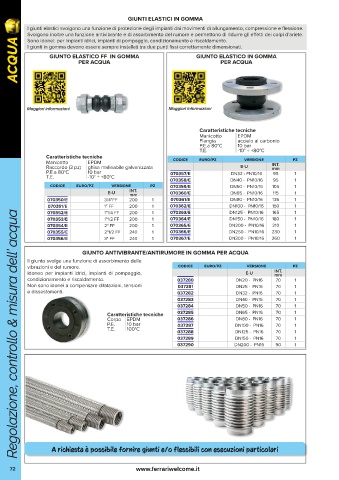

Page 72 - FERRARI - ACQUA

GIUNTI ELASTICI IN GOMMA
I giunti elastici svolgono una funzione di protezione degli impianti dai movimenti di allungamento, compressione e flessione.
Svolgono inoltre una funzione antivibrante e di assorbimento del rumore e permettono di ridurre gli effetti dei colpi d’ariete.
Sono idonei: per impianti idrici, impianti di pompaggio, condizionamento e riscaldamento.
ACQUA GIUNTO ELASTICO FF IN GOMMA GIUNTO ELASTICO IN GOMMA
I giunti in gomma devono essere sempre installati tra due punti fissi correttamente dimensionati.

PER ACQUA
PER ACQUA

Maggiori informazioni Maggiori informazioni

Caratteristiche tecniche
Manicotto EPDM
Flangia acciaio al carbonio
P.E.a 80°C 10 bar
T.E. -10° ÷ +80°C
Caratteristiche tecniche codice euro/pz versione pz
Manicotto EPDM INT.
Raccordo (3 pz) ghisa malleabile galvanizzata E-U mm
P.E.a 80°C 10 bar 070357/E DN32 - PN10/16 95 1
T.E. -10° ÷ +80°C
070358/E DN40 - PN10/16 95 1
codice euro/pz versione pz 070359/E DN50 - PN10/16 105 1
E-U INT. 070360/E DN65 - PN10/16 115 1
mm
070350/E 3/4"FF 200 1 070361/E DN80 - PN10/16 135 1
070351/E 1" FF 200 1 070362/E DN100 - PN10/16 150 1
Regolazione, controllo & misura dell’ acqua
070352/E 1"1/4 FF 200 1 070363/E DN125 - PN10/16 165 1
Regolazione, controllo & misura dell’ acqua
070353/E 1"1/2 FF 200 1 070364/E DN150 - PN10/16 180 1
070354/E 2" FF 200 1 070365/E DN200 - PN10/16 210 1
070355/E 2"1/2 FF 240 1 070366/E DN250 - PN10/16 230 1
070356/E 3" FF 240 1 070367/E DN300 - PN10/16 260 1
GIUNTO ANTIVIBRANTE/ANTIRUMORE IN GOMMA PER ACQUA
Il giunto svolge una funzione di assorbimento delle
vibrazioni e del rumore. codice euro/pz versione pz
Idoneo per impianti idrici, impianti di pompaggio, E-U INT.
mm
condizionamento e riscaldamento. 037280 DN20 - PN16 70 1
Non sono idonei a compensare dilatazioni, tensioni 037281 DN25 - PN16 70 1
e dissestamenti. 037282 DN32 - PN16 70 1
037283 DN40 - PN16 70 1
037284 DN50 - PN16 70 1
Caratteristiche tecniche 037285 DN65 - PN16 70 1
Corpo EPDM 037286 DN80 - PN16 70 1
P.E. 10 bar 037287 DN100 - PN16 70 1
T.E. 100°C
037288 DN125 - PN16 70 1
037289 DN150 - PN16 70 1
037290 DN200 - PN16 90 1

A richiesta è possibile fornire giunti e/o flessibili con esecuzioni particolari

72 www.ferrariwelcome.it
