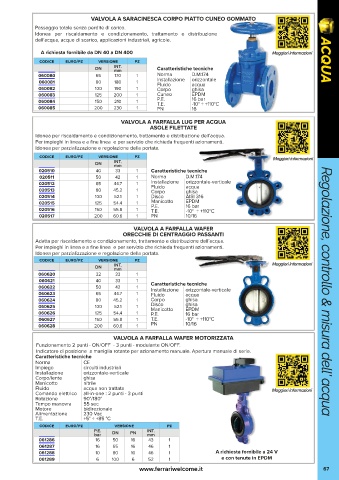

Page 67 - FERRARI - ACQUA

VALVOLA A SARACINESCA CORPO PIATTO CUNEO GOMMATO
Passaggio totale senza perdite di carico.
Idonea per riscaldamento e condizionamento, trattamento e distribuzione
dell’acqua, acque di scarico, applicazioni industriali, agricole.

A richiesta fornibile da DN 40 a DN 400 Maggiori informazioni
codice euro/pz versione pz ACQUA
DN INT. Caratteristiche tecniche
mm
060080 65 170 1 Norma D.M.174
060081 80 180 1 Installazione orizzontale
Fluido
acqua
060082 100 190 1 Corpo ghisa
060083 125 200 1 Cuneo EPDM
060084 150 210 1 P.E. 16 bar
T.E.
-10° ÷ +110°C
060085 200 230 1 PN 16
VALVOLA A FARFALLA LUG PER ACQUA
ASOLE FILETTATE
Idonea per riscaldamento e condizionamento, trattamento e distribuzione dell’acqua.
Per impieghi in linea e a fine linea e per servizio che richieda frequenti azionamenti.
Idonea per parzializzazione e regolazione della portata.
codice euro/pz versione pz Maggiori informazioni
DN INT.
mm
020510 40 33 1 Caratteristiche tecniche
020511 50 42 1 Norma D.M.174
020512 65 44.7 1 Installazione orizzontale-verticale
acqua
Fluido
020513 80 45.2 1 Corpo ghisa
020514 100 52.1 1 Disco AISI 316
020515 125 54.4 1 Manicotto EPDM
020516 150 55.8 1 P.E. 16 bar
T.E.
-10° ÷ +110°C
020517 200 60.6 1 PN 10/16
VALVOLA A FARFALLA WAFER
ORECCHIE DI CENTRAGGIO PASSANTI
Adatta per riscaldamento e condizionamento, trattamento e distribuzione dell’acqua.
Per impieghi in linea e a fine linea e per servizio che richieda frequenti azionamenti.
Idonea per parzializzazione e regolazione della portata.
codice euro/pz versione pz
DN INT. Maggiori informazioni Scheda tecnica
mm
060620 32 33 1
060621 40 33 1 Caratteristiche tecniche
060622 50 42 1 Installazione orizzontale-verticale
060623 65 44.7 1 Fluido acqua Regolazione, controllo & misura dell’ acqua
060624 80 45.2 1 Corpo ghisa
060625 100 52.1 1 Disco ghisa
Manicotto
EPDM
060626 125 54,4 1 P.E. 16 bar
060627 150 55.8 1 T.E. -10° ÷ +110°C
060628 200 60,6 1 PN 10/16
VALVOLA A FARFALLA WAFER MOTORIZZATA
Funzionamento 2 punti - ON/OFF - 3 punti - modulante ON/OFF.
Indicatore di posizione a maniglia rotante per azionamento manuale. Apertura manuale di serie.
Caratteristiche tecniche
Norma CE
Impiego circuiti industriali
Installazione orizzontale-verticale
Corpo/lente ghisa
Manicotto nitrile
Fluido acqua non trattata Maggiori informazioni
Comando elettrico all-in-one : 2 punti - 3 punti Scheda tecnica
Rotazione 90°/180°
Tempo manovra 55 sec
Motore bidirezionale
Alimentazione 230 Vac
T.E. +5° ÷ +85 °C
Regolazione, controllo & misura dell’ acqua
codice euro/pz versione pz
P.E. INT.
bar DN PN mm
061286 16 50 16 43 1
061287 16 65 16 46 1
061288 10 80 10 46 1 A richiesta fornibile a 24 V
061289 6 100 6 52 1 e con tenute in EPDM
www.ferrariwelcome.it 67
