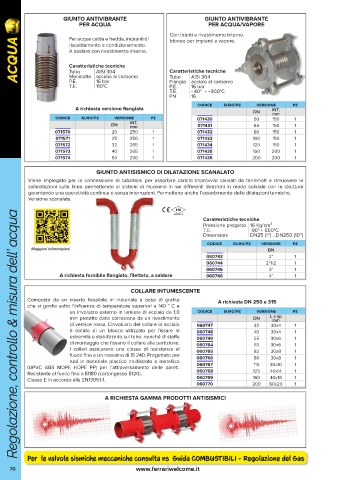

Page 70 - FERRARI - ACQUA

GIUNTO ANTIVIBRANTE GIUNTO ANTIVIBRANTE
PER ACQUA PER ACQUA/VAPORE

Con tiranti e rivestimento interno.
Per acqua calda e fredda, impianti di
ACQUA A saldare con rivestimento interno. Caratteristiche tecniche
Idoneo per impianti a vapore.
riscaldamento e condizionamento.

Caratteristiche tecniche
AISI 304
Tubo
Manicotto acciaio al carbonio
P.E.
acciaio al carbonio
Flangia
T.E. 16 bar Tubo AISI 304
110°C
P.E.
16 bar
T.E. - 40° ÷ +300°C
PN 16
codice euro/pz versione pz
A richiesta versione flangiata INT.
DN mm
codice euro/pz versione pz 071430 50 150 1
DN INT. 071431 65 150 1
mm
071570 20 250 1 071432 80 150 1
071571 25 250 1 071433 100 150 1
071572 32 265 1 071434 125 150 1
071573 40 265 1 071435 150 200 1
071574 50 290 1 071436 200 200 1
GIUNTO ANTISISMICO DI DILATAZIONE SCANALATO
Viene impiegato per la connessione di tubazioni per assorbire carichi improvvisi causati da terremoti e rimuovere le
sollecitazioni sulla linea permettendo ai sistemi di muoversi in sei differenti direzioni in modo solidale con le strutture
garantendo una operatività continua e senza interruzioni. Permettono anche l’assorbimento delle dilatazioni termiche.
Versione scanalata.

Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
Caratteristiche tecniche
Pressione progetto 16 Kg/cm²
T.E. -90° + 550°C
Dimensioni DN25 (1”) ...DN250 (10”)
codice euro/pz versione pz
Maggiori informazioni DN
060743 2” 1
060744 2”1/2 1
060745 3” 1
A richiesta fornibile flangiato, filettato, a saldare 060746 4” 1

COLLARE INTUMESCENTE
Composto da un inserto flessibile in materiale a base di grafite A richiesta DN 250 e 315
che si gonfia sotto l’influenza di temperature superiori a 140 ° C e
un involucro esterno in lamiera di acciaio da 1,0 codice euro/pz versione pz
mm protetto dalla corrosione da un rivestimento DN L x sp
mm
di vernice rossa. L’involucro del collare in acciaio 060747 32 30x4 1
è dotato di un blocco utilizzato per fissare le 060748 40 30x4 1
estremità e stabilizzarlo sul tubo, nonché di staffe 060749 55 30x6 1
di montaggio che fissano il collare alla partizione. 060764 63 30x6 1
I collari assicurano una classe di resistenza al 060765 82 30x8 1
fuoco fino a un massimo di EI 240. Progettato per 060766 90 30x8 1
tubi in materiale plastico multistrato e metallico
(UPVC ABS MDPE HDPE PP) per l’attraversamento delle pareti. 060767 110 30x10 1
Resistente al fuoco fino a EI180 (cartongesso E120). 060768 125 40x14 1
Classe E in accordo alla EN13051-1. 060769 160 40x18 1
060770 200 60x20 1

A RICHIESTA GAMMA PRODOTTI ANTISISMICI

Per le valvole sismiche meccaniche consulta ns Guida COMBUSTIBILI - Regolazione del Gas
70 www.ferrariwelcome.it
