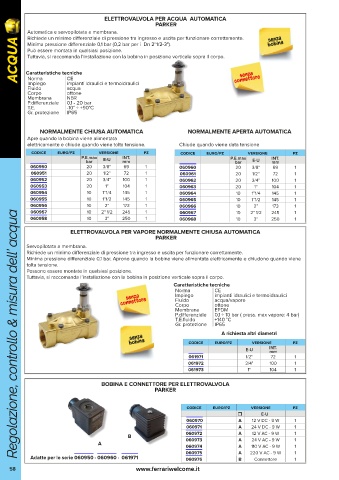

Page 58 - FERRARI - ACQUA

ELETTROVALVOLA PER ACQUA AUTOMATICA
PARKER
Automatica e servopilotata a membrana. bobina
Richiede un minimo differenziale di pressione tra ingresso e uscita per funzionare correttamente.
senza
ACQUA Caratteristiche tecniche
Minima pressione differenziale 0,1 bar (0,2 bar per i Dn 2"1/2-3").
Può essere montata in qualsiasi posizione.
Tuttavia, si raccomanda l’installazione con la bobina in posizione verticale sopra il corpo.
senza
Norma
impianti idraulici e termoidraulici
Impiego
acqua
Fluido CE connettore
Corpo ottone
Membrana NBR
P.differenziale 0,1 - 20 bar
T.E. -10° ÷ +90°C
Gr. protezione IP65

NORMALMENTE CHIUSA AUTOMATICA NORMALMENTE APERTA AUTOMATICA
Apre quando la bobina viene alimentata
elettricamente e chiude quando viene tolta tensione. Chiude quando viene data tensione
codice euro/pz versione pz codice euro/pz versione pz
P.E.max INT. P.E.max INT.
bar E-U mm bar E-U mm
060950 20 3/8” 69 1 060960 20 3/8” 69 1
060951 20 1/2” 72 1 060961 20 1/2” 72 1
060952 20 3/4” 100 1 060962 20 3/4” 100 1
060953 20 1” 104 1 060963 20 1” 104 1
060954 10 1”1/4 145 1 060964 10 1”1/4 145 1
060955 10 1”1/2 145 1 060965 10 1”1/2 145 1
060956 10 2” 173 1 060966 10 2” 173 1
060957 10 2” 1/2 245 1 060967 10 2” 1/2 245 1
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
060958 10 3” 250 1 060968 10 3” 250 1
ELETTROVALVOLA PER VAPORE NORMALMENTE CHIUSA AUTOMATICA
PARKER
Servopilotata a membrana.
Richiede un minimo differenziale di pressione tra ingresso e uscita per funzionare correttamente.
Minima pressione differenziale 0,1 bar. Aprono quando la bobina viene alimentata elettricamente e chiudono quando viene
tolta tensione.
Possono essere montate in qualsiasi posizione.
Tuttavia, si raccomanda l’installazione con la bobina in posizione verticale sopra il corpo.
Caratteristiche tecniche
Norma CE
impianti idraulici e termoidraulici
Impiego
senza
connettore Fluido acqua/vapore
Corpo
ottone
Membrana EPDM
P.differenziale 0,1 ÷ 10 bar ( press. max vapore: 4 bar)
T.E.fluido +140 °C
Gr. protezione IP65
senza A richiesta altri diametri
bobina codice euro/pz versione pz
E-U INT.
mm
061971 1/2" 72 1
061972 3/4" 100 1
061973 1" 104 1

BOBINA E CONNETTORE PER ELETTROVALVOLA
PARKER

codice euro/pz versione pz
 E-U
060970 A 12 V DC - 9 W 1
060971 A 24 V DC - 9 W 1
12 V AC - 9 W
B 060972 A 24 V AC - 9 W 1 1
A
060973
A 060974 A 110 V AC - 9 W 1
060975 A 220 V AC - 9 W 1
Adatte per le serie 060950 - 060960 - 061971 060976 B Connettore 1
58 www.ferrariwelcome.it
