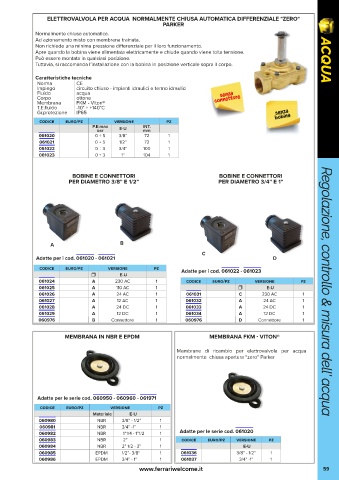

Page 59 - FERRARI - ACQUA

ELETTROVALVOLA PER ACQUA NORMALMENTE CHIUSA AUTOMATICA DIFFERENZIALE "ZERO"
PARKER
Normalmente chiusa automatica.
Ad azionamento misto con membrana trainata.
Non richiede una minima pressione differenziale per il loro funzionamento.
Apre quando la bobina viene alimentata elettricamente e chiude quando viene tolta tensione.
Può essere montata in qualsiasi posizione.
Tuttavia, si raccomanda l’installazione con la bobina in posizione verticale sopra il corpo. ACQUA

Caratteristiche tecniche
Norma CE
Impiego circuito chiuso - impianti idraulici e termo idraulici
Fluido acqua senza
Corpo ottone connettore
Membrana FKM - Viton®
T.E.fluido -10° ÷ +140°C
senza
Gr.protezione IP65 bobina
codice euro/pz versione pz
P.E.max E-U INT.
bar mm
061020 0 ÷ 5 3/8” 72 1
061021 0 ÷ 5 1/2” 72 1
061022 0 ÷ 3 3/4” 100 1
061023 0 ÷ 3 1” 104 1

BOBINE E CONNETTORI BOBINE E CONNETTORI
PER DIAMETRO 3/8” E 1/2” PER DIAMETRO 3/4” E 1”

A B
C
Adatte per i cod. 061020 - 061021 D
codice euro/pz versione pz Adatte per i cod. 061022 - 061023
 E-U
061024 A 230 AC 1 codice euro/pz versione pz
061025 A 110 AC 1  E-U
061026 A 24 AC 1 061031 C 230 AC 1 Regolazione, controllo & misura dell’ acqua
061027 A 12 AC 1 061032 A 24 AC 1
061028 A 24 DC 1 061033 A 24 DC 1
061029 A 12 DC 1 061034 A 12 DC 1
060976 B Connettore 1 060976 D Connettore 1

MEMBRANA IN NBR E EPDM MEMBRANA FKM - VITON®

Membrane di ricambio per elettrovalvola per acqua
normalmente chiusa apertura “zero” Parker

Adatte per le serie cod. 060950 - 060960 - 061971

codice euro/pz versione pz
Materiale E-U
Regolazione, controllo & misura dell’ acqua
060980 NBR 3/8” - 1/2” 1
060981 NBR 3/4” -1” 1
060982 NBR 1”1/4 - 1”1/2 1 Adatte per le serie cod. 061020
060983 NBR 2” 1 codice euro/pz versione pz
060984 NBR 2” 1/2 - 3” 1 E-U
060985 EPDM 1/2”- 3/8" 1 061036 3/8” - 1/2” 1
060986 EPDM 3/4” - 1” 1 061037 3/4” -1” 1
www.ferrariwelcome.it 59
