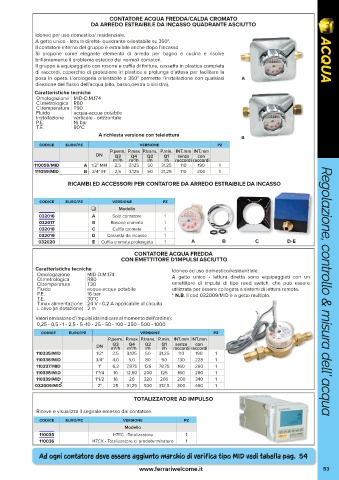

Page 53 - FERRARI - ACQUA

CONTATORE ACQUA FREDDA/CALDA CROMATO
DA ARREDO ESTRAIBILE DA INCASSO QUADRANTE ASCIUTTO

Idoneo per uso domestico/ residenziale.
A getto unico - lettura diretta- quadrante orientabile su 360°.
Il contatore interno del gruppo è estraibile anche dopo l’incasso
Si propone come elegante elemento di arredo per bagno e cucina e risolve
brillantemente il problema estetico dei normali contatori. ACQUA
Il gruppo è equipaggiato con rosone e cuffia di finitura, cassetta in plastica completa
di raccordi, coperchio di protezione in plastica e prolunga d’attesa per facilitare la
posa in opera. L’orologeria orientabile a 360° permette l’installazione con qualsiasi A
direzione del flusso dell’acqua (alto, basso,destra o sinistra).
Caratteristiche tecniche
Omologazione MID-D.M.174
Cl.metrologica R80
Cl.temperatura T90
Fluido acqua-acqua potabile
Installazione verticale - orizzontale
P.E. 16 bar
T.E. 90°C
A richiesta versione con telelettura B
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.mm INT.mm
DN Q3 Q4 Q2 Q1 senza con
m /h m /h l/h l/h raccordi raccordi
3
3
110059/MID A 1/2" MM 2,5 3,125 50 31,25 110 190 1
111059/MID B 3/4” FF 2,5 3,125 50 31,25 110 200 1
RICAMBI ED ACCESSORI PER CONTATORE DA ARREDO ESTRAIBILE DA INCASSO

codice euro/pz versione pz
 Modello
032016 A Solo contatore 1
032017 B Rosone cromato 1
032018 C Cuffia cromata 1
032019 D Cassetta da incasso 1
032020 E Cuffia cromata prolungata 1 A B C D-E

CONTATORE ACQUA FREDDA
CON EMETTITORE D'IMPULSI ASCIUTTO
Caratteristiche tecniche Idoneo ad uso domestico/residenziale.
Omologazione MID-D.M.174 A getto unico - lettura diretta sono equipaggiati con un
Cl.metrologica R80
Cl.temperatura T30 emettitore di impulsi di tipo reed switch, che può essere
Fluido acqua-acqua potabile utilizzata per essere collegata a sistemi di lettura remota.
P.E. 16 bar * N.B. Il cod 032009/MID è a getto multiplo. Regolazione, controllo & misura dell’ acqua
T.E. 30°C
T.max alimentazione. 24 V - 0,2 A applicabile al circuito
L cavo (in dotazione) 2 m
Valori emissione d’impulsi (da indicare al momento dell’ordine):
0,25 - 0,5 - 1 - 2,5 - 5 -10 - 25 - 50 - 100 - 250 - 500 - 1000
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.mm INT.mm
con
Q3
senza
Q4
DN m /h m /h Q2 Q1 raccordi raccordi
l/h
l/h
3
3
110335/MID 1/2" 2,5 3,125 50 31,25 110 190 1
110336/MID 3/4" 4,0 5,0 80 50 130 228 1
110337/MID 1" 6,3 7,875 126 78,75 160 260 1
110338/MID 1"1/4 10 12,50 200 125 160 280 1
110339/MID 1"1/2 16 20 320 200 200 340 1
032009/MID * 2" 25 31,25 500 312,5 300 460 1
TOTALIZZATORE AD IMPULSO
Riceve e visualizza il segnale emesso dal contatore.
Regolazione, controllo & misura dell’ acqua
codice euro/pz versione pz
Modello
110035 H7EC -Totalizzatore 1
110036 H7CX - Totalizzatore c/ predeterminatore 1

Ad ogni contatore deve essere aggiunto marchio di verifica tipo MID vedi tabella pag. 54

www.ferrariwelcome.it 53
