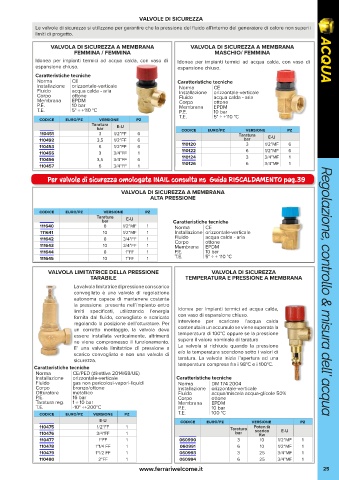

Page 25 - FERRARI - ACQUA

VALVOLE DI SICUREZZA
Le valvole di sicurezza si utilizzano per garantire che la pressione del fluido all’interno del generatore di calore non superi i
limiti di progetto.
VALVOLA DI SICUREZZA A MEMBRANA VALVOLA DI SICUREZZA A MEMBRANA
FEMMINA / FEMMINA MASCHIO/ FEMMINA
Idonea per impianti termici ad acqua calda, con vaso di Idonea per impianti termici ad acqua calda, con vaso di ACQUA
espansione chiuso. espansione chiuso.
Caratteristiche tecniche
Norma CE Caratteristiche tecniche
Installazione orizzontale-verticale Norma CE
Fluido acqua calda - aria Installazione orizzontale-verticale
Corpo ottone Fluido acqua calda - aria
Membrana EPDM Corpo ottone
P.E. 10 bar Membrana EPDM
T.E. 5° ÷ +110 °C P.E. 10 bar

codice euro/pz versione pz T.E. 5° ÷ +110 °C
Taratura
bar E-U codice euro/pz versione pz
110451 3 1/2”FF 6 Taratura
110492 3,5 1/2”FF 6 bar E-U
110453 6 1/2”FF 6 110120 3 1/2”MF 6
110455 3 3/4”FF 1 110122 6 1/2”MF 6
110456 3,5 3/4”FF 6 110124 3 3/4”MF 1
110457 6 3/4”FF 1 110126 6 3/4”MF 1
Per valvole di sicurezza omologate INAIL consulta ns Guida RISCALDAMENTO pag.39

VALVOLA DI SICUREZZA A MEMBRANA
ALTA PRESSIONE

codice euro/pz versione pz
Taratura
bar E-U Caratteristiche tecniche
111640 8 1/2”MF 1 Norma CE
111641 10 1/2”MF 1 Installazione orizzontale-verticale
111642 8 3/4”FF 1 Fluido acqua calda - aria
ottone
Corpo
111643 10 3/4”FF 1 Membrana EPDM
111644 8 1”FF 1 P.E. 10 bar
111645 10 1”FF 1 T.E. 5° ÷ + 110 °C
VALVOLA LIMITATRICE DELLA PRESSIONE VALVOLA DI SICUREZZA
TARABILE TEMPERATURA E PRESSIONE A MEMBRANA
La valvola limitatrice di pressione con scarico
convogliato è una valvola di regolazione Regolazione, controllo & misura dell’ acqua
autonoma capace di mantenere costante
la pressione presente nell’impianto entro
limiti specificati, utilizzando l’energia Idonea per Impianti termici ad acqua calda,
fornita dal fluido, convogliato e scaricato con vaso di espansione chiuso.
regolando la posizione dell’otturatore. Per Interviene per scaricare l’acqua calda
un corretto montaggio, la valvola deve contenuta in un accumulo se viene superata la
essere installata verticalmente, altrimenti temperatura di 100°C oppure se la pressione
ne viene compromesso il funzionamento. supera il valore nominale di taratura
E’ una valvola limitatrice di pressione a La valvola si richiude quando la pressione
scarico convogliato e non una valvola di e/o la temperatura scendono sotto i valori di
sicurezza. taratura. La valvola inizia l’apertura ad una
Caratteristiche tecniche temperatura compresa fra i 98°C e i 100°C.
Norma CE/PED (direttiva 2014/68/UE)
Installazione orizzontale-verticale Caratteristiche tecniche
Fluido gas non pericolosi-vapori-liquidi Norma DM 174 2004
Corpo bronzo/ottone Installazione orizzontale-verticale
Otturatore metallico Fluido acqua/miscela acqua-glicole 50%
P.E. 16 bar Corpo ottone
Taratura reg. 1 ÷ 10 bar Membrana EPDM
T.E. -10° ÷+200°C P.E. 10 bar
codice euro/pz versione pz T.E. 100 °C
Regolazione, controllo & misura dell’ acqua
E-U codice euro/pz versione pz
110475 1/2"FF 1 Taratura Poten.tà
110476 3/4"FF 1 bar scarico E-U
Kw
110477 1"FF 1 060990 3 10 1/2”MF 1
110478 1"1/4 FF 1 060991 6 10 1/2”MF 1
110479 1"1/2 FF 1 060993 3 25 3/4”MF 1
110480 2"FF 1 060994 6 25 3/4”MF 1
