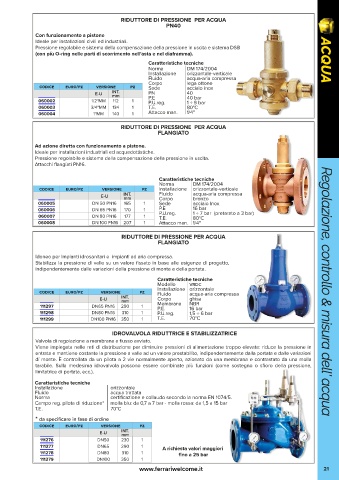

Page 21 - FERRARI - ACQUA

RIDUTTORE DI PRESSIONE PER ACQUA
PN40
Con funzionamento a pistone
Ideale per installazioni civili ed industriali.
Pressione regolabile e sistema della compensazione della pressione in uscita e sistema DSB
(con più O-ring nelle parti di scorrimento nell’asta e nel diaframma).
Caratteristiche tecniche ACQUA
Norma DM 174/2004
Installazione orizzontale-verticale
Fluido acqua-aria compressa
codice euro/pz versione pz Corpo lega ottone
acciaio inox
Sede
E-U INT. PN 40
mm
060002 1/2"MM 112 1 P.E 40 bar
P.U.reg.
1 ÷ 9 bar
060003 3/4"MM 134 1 T.E. 80°C
060004 1"MM 140 1 Attacco man. 1/4"
RIDUTTORE DI PRESSIONE PER ACQUA
FLANGIATO
Ad azione diretta con funzionamento a pistone.
Ideale per installazioni industriali ed acquedottistiche.
Pressione regolabile e sistema della compensazione della pressione in uscita.
Attacchi flangiati PN16.

Caratteristiche tecniche
Norma DM 174/2004
codice euro/pz versione pz Installazione orizzontale-verticale
E-U INT. Fluido acqua-aria compressa
Corpo
mm
bronzo
060005 DN 50 PN16 165 1 Sede acciaio Inox
060006 DN 65 PN16 170 1 P.E 16 bar
060007 DN 80 PN16 177 1 P.U.reg. 1 ÷ 7 bar (pretarato a 3 bar)
T.E.
80°C
060008 DN 100 PN16 207 1 Attacco man. 1/4"
RIDUTTORE DI PRESSIONE PER ACQUA
FLANGIATO
Idoneo per impianti idrosanitari e impianti ad aria compressa.
Stabilizza la pressione di valle su un valore fissato in base alle esigenze di progetto,
indipendentemente dalle variazioni della pressione di monte e della portata.
Caratteristiche tecniche
Modello vrdc
codice euro/pz versione pz Installazione orizzontale Regolazione, controllo & misura dell’ acqua
Fluido
acqua-aria compressa
E-U INT. Corpo ghisa
mm
111297 DN65 PN16 290 1 Membrana NBR
16 bar
P.E.
111298 DN80 PN16 310 1 P.U.reg. 1,5 ÷ 6 bar
111299 DN100 PN16 350 1 T.E. 70°C
IDROVALVOLA RIDUTTRICE E STABILIZZATRICE
Valvola di regolazione a membrana a flusso avviato.
Viene impiegata nelle reti di distribuzione per diminuire pressioni di alimentazione troppo elevate: riduce la pressione in
entrata e mantiene costante la pressione a valle ad un valore prestabilito, indipendentemente dalla portata e dalle variazioni
di monte. È controllata da un pilota a 2 vie normalmente aperto, azionato da una membrana e contrastato da una molla
tarabile. Sulla medesima idrovalvola possono essere combinate più funzioni (come sostegno o sfioro della pressione,
limitatrice di portata, ecc.).
Caratteristiche tecniche
Installazione orizzontale
Fluido acqua trattata
Norma certificazione e collaudo secondo la norma EN 1074/5.
Campo reg. pilota di riduzione* molla blu: da 0,7 a 7 bar - molla rossa: da 1,5 a 15 bar
T.E. 70°C
* da specificare in fase di ordine
Regolazione, controllo & misura dell’ acqua
codice euro/pz versione pz
E-U INT.
mm
111276 DN50 230 1
111277 DN65 290 1 A richiesta valori maggiori
111278 DN80 310 1 fino a 25 bar
111279 DN100 350 1
