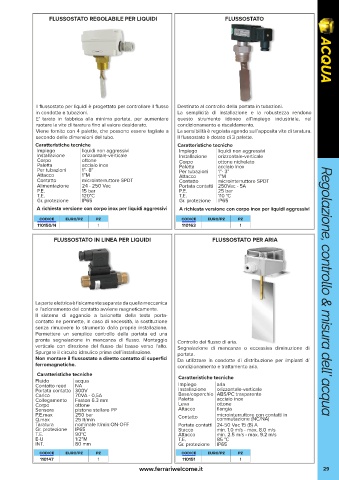

Page 29 - FERRARI - ACQUA

FLUSSOSTATO REGOLABILE PER LIQUIDI FLUSSOSTATO ACQUA

Il flussostato per liquidi è progettato per controllare il flusso Destinato al controllo della portata in tubazioni.
in condotte e tubazioni. La semplicità di installazione e la robustezza rendono
E' tarato in fabbrica alla minima portata, per aumentare questo strumento idoneo all’impiego industriale, nel
ruotare la vite di taratura fino al valore desiderato. condizionamento e riscaldamento.
Viene fornito con 4 palette, che possono essere tagliate a La sensibilità è regolata agendo sull’apposita vite di taratura.
secondo delle dimensioni del tubo. Il flussostato è dotato di 3 palette.
Caratteristiche tecniche Caratteristiche tecniche
Impiego liquidi non aggressivi Impiego liquidi non aggressivi
Installazione orizzontale-verticale Installazione orizzontale-verticale
Corpo ottone Corpo ottone nichelato
Paletta acciaio inox Paletta acciaio inox
Per tubazioni 1”- 8” Per tubazioni 1”- 3”
Attacco 1”M Attacco 1”M
Contatto microinterruttore SPDT Contatto microinterruttore SPDT
Alimentazione 24 - 250 Vac Portata contatti 250Vac - 5A
P.E. 15 bar P.E. 25 bar
T.E. 120°C T.E. 110 °C
Gr. protezione IP65 Gr. protezione IP65
A richiesta versione con corpo inox per liquidi aggressivi A richiesta versione con corpo inox per liquidi aggressivi
codice euro/pz pz codice euro/pz pz
110150/N 1 110163 1

FLUSSOSTATO IN LINEA PER LIQUIDI FLUSSOSTATO PER ARIA

La parte elettrica è fisicamente separata da quella meccanica Regolazione, controllo & misura dell’ acqua
e l’azionamento del contatto avviene magneticamente.
Il sistema di aggancio a baionetta della testa porta-
contatto ne permette, in caso di necessità, la sostituzione
senza rimuovere lo strumento dalla propria installazione.
Permettere un semplice controllo della portata ed una
pronta segnalazione in mancanza di flusso. Montaggio Controllo del flusso di aria.
verticale con direzione del flusso dal basso verso l'alto. Segnalazione di mancanza o eccessiva diminuzione di
Spurgare il circuito idraulico prima dell’installazione. portata.
Non montare il flussostato a diretto contatto di superfici Da utilizzare in condotte di distribuzione per impianti di
ferromagnetiche. condizionamento e trattamento aria.
Caratteristiche tecniche Caratteristiche tecniche
Fluido acqua
Contatto reed NA Impiego aria
Portata contatto 300V Installazione orizzontale-verticale
Carico 70VA - 0,5A Base/coperchio ABS/PC trasparente
Collegamento Faston 6.3 mm Paletta acciaio inox
Corpo ottone Leva ottone
Sensore pistone stellare PP Attacco flangia
P.E.max 250 bar Contatto microinterruttore con contatti in
Q.max 25 lt/min commutazione (NC/NA)
Regolazione, controllo & misura dell’ acqua
Taratura nominale lt/min:ON-OFF Portata contatti 24-50 Vac 15 (8) A
Gr. protezione IP65 Stacco min. 1.0 m/s - max. 8.0 m/s
T.E. 90°C Attacco min. 2.5 m/s - max. 9.2 m/s
E-U 1/2”M T.E. 85 °C
INT. 80 mm Gr. protezione IP65
codice euro/pz pz codice euro/pz pz
110147 1 110151 1
www.ferrariwelcome.it 29
