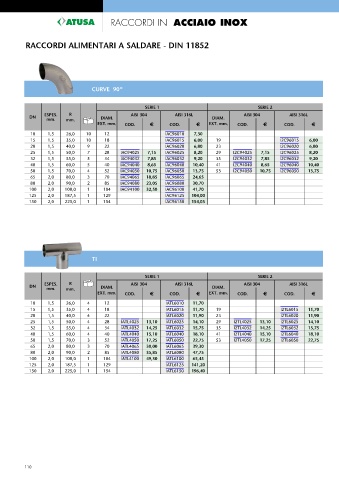

Page 110 - ATUSA - LISTINO 2023

RACCORDI IN ACCIAIO INOX

RACCORDI ALIMENTARI A SALDARE - DIN 11852

CURVE 90º

SERIE 1 SERIE 2
ESPES. R AISI 304 AISI 316L AISI 304 AISI 316L
DN DIAM. DIAM.
mm. mm.
EXT. mm. COD. E COD. E EXT. mm. COD. E COD. E
10 1,5 26,0 10 12 IAC96010 7,30
15 1,5 35,0 10 18 IAC96015 6,00 19 I2C96015 6,00
20 1,5 40,0 9 22 IAC96020 6,80 23 I2C96020 6,80
25 1,5 50,0 7 28 IAC94025 7,15 IAC96025 8,20 29 I2C94025 7,15 I2C96025 8,20
32 1,5 55,0 5 34 IAC94032 7,85 IAC96032 9,20 35 I2C94032 7,85 I2C96032 9,20
40 1,5 60,0 5 40 IAC94040 8,65 IAC96040 10,40 41 I2C94040 8,65 I2C96040 10,40
50 1,5 70,0 4 52 IAC94050 10,75 IAC96050 13,75 53 I2C94050 10,75 I2C96050 13,75
65 2,0 80,0 3 70 IAC94065 18,85 IAC96065 24,65
80 2,0 90,0 2 85 IAC94080 23,05 IAC96080 30,70
100 2,0 100,0 1 104 IAC94100 32,50 IAC96100 41,70
125 2,0 187,5 1 129 IAC96125 104,00
150 2,0 225,0 1 154 IAC96150 154,05

TI

SERIE 1 SERIE 2
R
DN ESPES. mm. DIAM. AISI 304 AISI 316L DIAM. AISI 304 AISI 316L
mm.
EXT. mm. COD. E COD. E EXT. mm. COD. E COD. E
10 1,5 26,0 4 12 IATL6010 11,70
15 1,5 35,0 4 18 IATL6015 11,70 19 I2TL6015 11,70
20 1,5 40,0 4 22 IATL6020 11,90 23 I2TL6020 11,90
25 1,5 50,0 4 28 IATL4025 13,10 IATL6025 14,10 29 I2TL4025 13,10 I2TL6025 14,10
32 1,5 55,0 4 34 IATL4032 14,25 IATL6032 15,75 35 I2TL4032 14,25 I2TL6032 15,75
40 1,5 60,0 4 40 IATL4040 15,10 IATL6040 18,10 41 I2TL4040 15,10 I2TL6040 18,10
50 1,5 70,0 3 52 IATL4050 17,25 IATL6050 22,75 53 I2TL4050 17,25 I2TL6050 22,75
65 2,0 80,0 3 70 IATL4065 30,00 IATL6065 39,30
80 2,0 90,0 2 85 IATL4080 35,85 IATL6080 47,75
100 2,0 100,0 1 104 IATL4100 49,30 IATL6100 65,45
125 2,0 187,5 1 129 IATL6125 141,20
150 2,0 225,0 1 154 IATL6150 196,40
