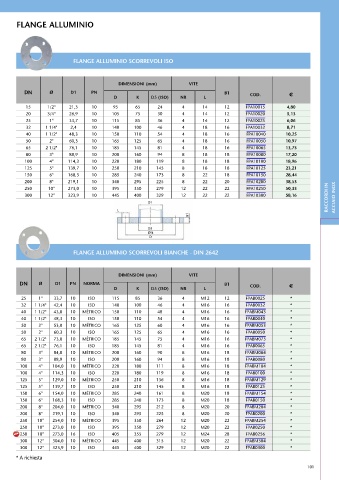

Page 101 - ATUSA - LISTINO 2023

FLANGE ALLUMINIO

FLANGE ALLUMINIO SCORREVOLI ISO

DIMENSIONI (mm) VITE
DN Ø D1 PN B1 COD.
D K D5 (ISO) NR L E
15 1/2" 21,3 10 95 65 24 4 14 12 FPA10015 4,80
20 3/4" 26,9 10 105 75 30 4 14 12 FPA10020 5,13
25 1" 33,7 10 115 85 36 4 14 12 FPA10025 6,06
32 1 1/4" 2,4 10 140 100 46 4 18 16 FPA10032 8,71
40 1 1/2" 48,3 10 150 110 54 4 18 16 FPA10040 10,25
50 2" 60,3 10 165 125 65 4 18 16 FPA10050 10,97
65 2 1/2" 76,1 10 185 145 81 4 18 16 FPA10065 13,73
80 3" 88,9 10 200 160 94 8 18 18 FPA10080 17,20
100 4" 114,3 10 220 180 119 8 18 18 FPA10100 18,96
125 5" 139,7 10 250 210 145 8 18 18 FPA10125 23,21
150 6" 168,3 10 285 240 173 8 22 18 FPA10150 28,44
200 8" 219,1 10 340 295 225 8 22 20 FPA10200 38,53
250 10" 273,0 10 395 350 279 12 22 22 FPA10250 50,33
300 12" 323,9 10 445 400 329 12 22 22 FPA10300 58,16 RACCORDI IN ACCIAIO INOX
D1
L
B1

D5
Ø k
D

FLANGE ALLUMINIO SCORREVOLI BIANCHE - DIN 2642

DIMENSIONI (mm) VITE
DN Ø D1 PN NORMA B1
D K D5 (ISO) NR L COD. E
25 1" 33,7 10 ISO 115 85 36 4 M12 12 FPAB0025 *
32 1 1/4" 42,4 10 ISO 140 100 46 4 M16 16 FPAB0032 *
40 1 1/2" 43,0 10 MÉTRICO 150 110 48 4 M16 16 FPABM043 *
40 1 1/2" 48,3 10 ISO 150 110 54 4 M16 16 FPAB0040 *
50 2" 53,0 10 MÉTRICO 165 125 60 4 M16 16 FPABM053 *
50 2" 60,3 10 ISO 165 125 65 4 M16 16 FPAB0050 *
65 2 1/2" 73,0 10 MÉTRICO 185 145 75 4 M16 16 FPABM073 *
65 2 1/2" 76,1 10 ISO 185 145 81 4 M16 16 FPAB0065 *
80 3" 84,0 10 MÉTRICO 200 160 90 8 M16 18 FPABM084 *
80 3" 88,9 10 ISO 200 160 94 8 M16 18 FPAB0080 *
100 4" 104,0 10 MÉTRICO 220 180 111 8 M16 18 FPABM104 *
100 4" 114,3 10 ISO 220 180 119 8 M16 18 FPAB0100 *
125 5" 129,0 10 MÉTRICO 250 210 136 8 M16 18 FPABM129 *
125 5" 139,7 10 ISO 250 210 145 8 M16 18 FPAB0125 *
150 6" 154,0 10 MÉTRICO 285 240 161 8 M20 18 FPABM154 *
150 6" 168,3 10 ISO 285 240 173 8 M20 18 FPAB0150 *
200 8" 204,0 10 MÉTRICO 340 295 212 8 M20 20 FPABM204 *
200 8" 219,1 10 ISO 340 295 225 8 M20 20 FPAB0200 *
250 10" 254,0 10 MÉTRICO 395 350 264 12 M20 22 FPABM254 *
250 10" 273,0 10 ISO 395 350 279 12 M20 22 FPAB0250 *
250 10" 273,0 16 ISO 405 355 279 12 M24 28 FPAB0256 *
300 12" 304,0 10 MÉTRICO 445 400 315 12 M20 22 FPABM304 *
300 12" 323,9 10 ISO 445 400 329 12 M20 22 FPAB0300 *
* A richiesta
