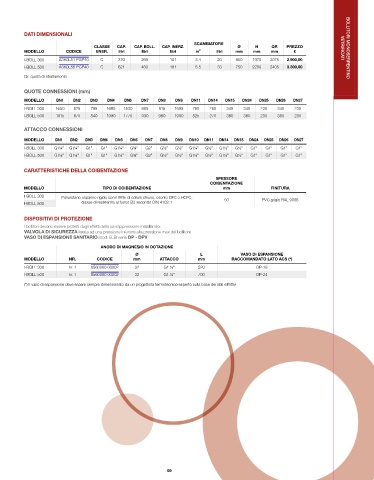

Page 60 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. CAP. BOLL. CAP. INERZ. Ø H QR PREZZO VETRIFICATI BOLLITORI MONOSERPENTINO
MODELLO CODICE ENER. litri litri litri m 2 litri mm mm mm €
I-BOLL 300 A3K0L51 PGP40 C 370 269 101 3.4 20 650 1970 2075 2.900,00
I-BOLL 500 A3K0L55 PGP40 C 621 460 161 5.5 33 750 2280 2405 3.300,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN11 DN14 DN15 DN24 DN25 DN26 DN27
I-BOLL 300 1650 825 795 1695 1530 885 915 1695 780 265 345 345 235 345 235
I-BOLL 500 1915 870 840 1990 1770 930 960 1990 825 270 380 380 230 380 230

ATTACCO CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11 DN14 DN15 DN24 DN25 DN26 DN27
I-BOLL 300 G1¼” G1¼” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” G1½” G½” G1” G1” G1” G1”
I-BOLL 500 G1¼” G1¼” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” G1½” G½” G1” G1” G1” G1”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
I-BOLL 300 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 50 PVC grigio RAL 9006
I-BOLL 500 classe di resistenza al fuoco B2 secondo DIN 4102-1

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV

ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
I-BOLL 300 nr. 1 8560060 00002 32 G1.¼” 520 DP-18
I-BOLL 500 nr. 1 8560080 00002 32 G1.¼” 700 DP-24
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi
