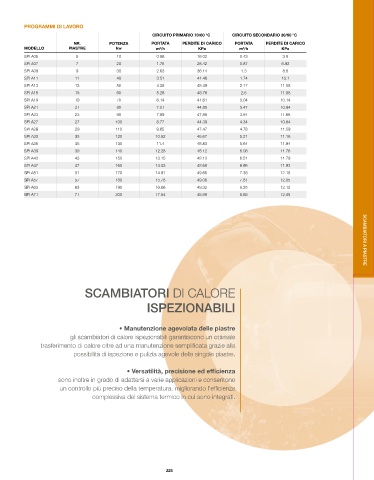

Page 226 - ELBI - LISTINO TERMOIDRAULICA 50

PROGRAMMI DI LAVORO
CIRCUITO PRIMARIO 70/60 °C CIRCUITO SECONDARIO 30/50 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SPI A05 5 10 0.88 16.02 0.43 3.9
SPI A07 7 20 1.75 28.42 0.87 6.92
SPI A09 9 30 2.63 36.14 1.3 8.8
SPI A11 11 40 3.51 41.46 1.74 10.1
SPI A13 13 50 4.38 45.49 2.17 11.08
SPI A15 15 60 5.26 48.76 2.6 11.88
SPI A19 19 70 6.14 41.61 3.04 10.14
SPI A21 21 80 7.01 44.85 3.47 10.94
SPI A23 23 90 7.89 47.88 3.91 11.68
SPI A27 27 100 8.77 44.39 4.34 10.84
SPI A29 29 110 9.65 47.47 4.78 11.59
SPI A33 33 120 10.52 45.67 5.21 11.16
SPI A35 35 130 11.4 48.83 5.64 11.94
SPI A39 39 140 12.28 48.12 6.08 11.78
SPI A43 43 150 13.15 48.13 6.51 11.79
SPI A47 47 160 14.03 48.68 6.95 11.93
SPI A51 51 170 14.91 49.66 7.38 12.18
SPI A57 57 180 15.78 49.06 7.81 12.05
SPI A63 63 190 16.66 49.32 8.25 12.12
SPI A71 71 200 17.54 48.99 8.68 12.05 SCAMBIATORI A PIASTRE

SCAMBIATORI DI CALORE

ISPEZIONABILI

• Manutenzione agevolata delle piastre
gli scambiatori di calore ispezionabili garantiscono un ottimale
trasferimento di calore oltre ad una manutenzione semplificata grazie alla
possibilità di ispezione e pulizia agevole delle singole piastre.

• Versatilità, precisione ed efficienza
sono inoltre in grado di adattarsi a varie applicazioni e consentono
un controllo più preciso della temperatura, migliorando l’efficienza
complessiva del sistema termico in cui sono integrati.

225
