P. 231

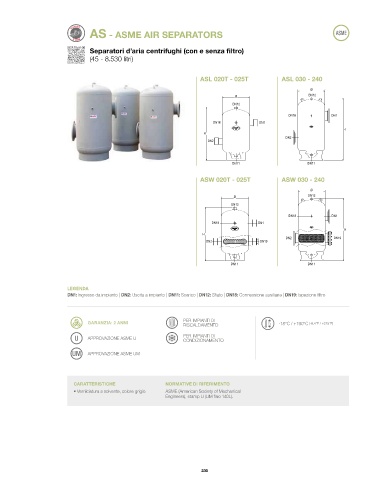

AS - ASME AIR SEPARATORS


                                 Separatori d’aria centrifughi (con e senza filtro)
                                 (45 - 8.530 litri)


                                                                       ASL 020T - 025T              ASL 030 - 240

                                                                                                              Ø
                                                                                    Ø                         DN12
                                                                                   DN12

                                                                                                      DN18            DN1
                                                                            DN18            DN1
                                                                                                                          H
                                                                         H
                                                                                                     DN2
                                                                          DN2


                                                                                   DN11                      DN11

                                                                       ASW 020T - 025T              ASW 030 - 240

                                                                                                              Ø
                                                                                   Ø                         DN12
                                                                                  DN12

                                                                                                       DN18           DN1
                                                                            DN18            DN1
                                                                                                                          H
                                                                        H
                                                                                                      DN2             DN19
                                                                          DN2               DN19


                                                                                  DN11                       DN11




                         LEGENDA
                         DN1: Ingresso da impianto | DN2: Uscita a impianto | DN11: Scarico | DN12: Sfiato | DN18: Connessione ausiliaria | DN19: Ispezione filtro




                                GARANZIA: 2 ANNI                 PER IMPIANTI DI                   -18°C / +190°C  (-0,4°F / +375°F)
                                                                 RISCALDAMENTO

                                APPROVAZIONE ASME U              PER IMPIANTI DI
                                                                 CONDIZIONAMENTO
                                APPROVAZIONE ASME UM





                           CARATTERISTICHE                 NORMATIVE DI RIFERIMENTO
                           • Verniciatura a solvente, colore grigio.  ASME (American Society of Mechanical
                                                           Engineers), stamp U (UM fino 140L).















                                                                        230
