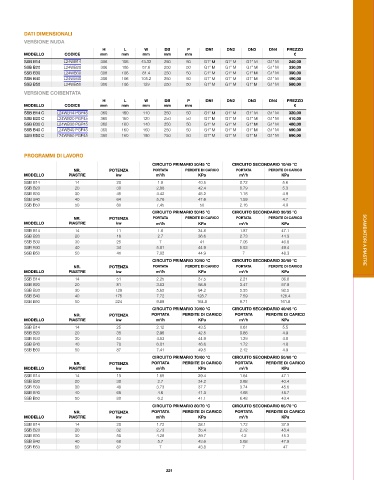

Page 222 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI
VERSIONE NUDA
H L W DB P DN1 DN2 DN3 DN4 PREZZO
MODELLO CODICE mm mm mm mm mm €
SSB B14 L24WB14 306 106 43.32 250 50 G1” M G1” M G1” M G1” M 240,00
SSB B20 L24WB20 306 106 57.6 250 50 G1” M G1” M G1” M G1” M 330,00
SSB B30 L24WB30 306 106 81.4 250 50 G1” M G1” M G1” M G1” M 390,00
SSB B40 L24WB40 306 106 105.2 250 50 G1” M G1” M G1” M G1” M 490,00
SSB B50 L24WB50 306 106 129 250 50 G1” M G1” M G1” M G1” M 580,00
VERSIONE COIBENTATA
H L W DB P DN1 DN2 DN3 DN4 PREZZO
MODELLO CODICE mm mm mm mm mm €
SSB B14 C L24WB14 PGP45 360 160 110 250 50 G1” M G1” M G1” M G1” M 320,00
SSB B20 C L24WB20 PGP45 360 160 120 250 50 G1” M G1” M G1” M G1” M 410,00
SSB B30 C L24WB30 PGP45 360 160 140 250 50 G1” M G1” M G1” M G1” M 480,00
SSB B40 C L24WB40 PGP45 360 160 160 250 50 G1” M G1” M G1” M G1” M 590,00
SSB B50 C L24WB50 PGP45 360 160 190 250 50 G1” M G1” M G1” M G1” M 690,00

PROGRAMMI DI LAVORO

CIRCUITO PRIMARIO 50/45 °C CIRCUITO SECONDARIO 10/45 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SSB B14 14 20 1.8 40.5 0.72 5.6
SSB B20 20 30 2.88 42.4 0.79 5.3
SSB B30 30 48 4.42 45.2 1.18 4.9
SSB B40 40 64 5.76 47.6 1.59 4.7
SSB B50 50 80 7.45 50 2.16 4.9
CIRCUITO PRIMARIO 50/45 °C CIRCUITO SECONDARIO 30/35 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SSB B14 14 11 1.8 34.8 1.87 47.1
SSB B20 20 16 2.7 36.6 2.73 44.9
SSB B30 30 25 7 41 7.05 46.8 SCAMBIATORI A PIASTRE
SSB B40 40 34 5.81 44.9 5.83 49.4
SSB B50 50 41 7.02 44.9 7 48.3
CIRCUITO PRIMARIO 70/50 °C CIRCUITO SECONDARIO 30/50 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SSB B14 14 51 2.25 37.5 2.21 36.8
SSB B20 20 81 3.53 58.8 3.47 57.8
SSB B30 30 128 5.65 94.2 5.55 92.5
SSB B40 40 175 7.72 128.7 7.59 126.4
SSB B50 50 224 9.89 164.8 9.71 161.8
CIRCUITO PRIMARIO 70/60 °C CIRCUITO SECONDARIO 40/45 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
3
MODELLO PIASTRE kw m /h KPa m /h KPa
3
SSB B14 14 25 2.12 43.5 0.61 5.5
SSB B20 20 35 2.98 42.5 0.86 4.9
SSB B30 30 53 4.53 44.9 1.29 4.8
SSB B40 40 70 6.01 46.6 1.72 4.8
SSB B50 50 87 7.41 49.5 2.12 4.9
CIRCUITO PRIMARIO 70/60 °C CIRCUITO SECONDARIO 50/60 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
3
3
MODELLO PIASTRE kw m /h KPa m /h KPa
SSB B14 14 19 1.65 29.4 1.64 47.1
SSB B20 20 30 2.7 34.2 2.68 40.4
SSB B30 30 48 3.73 37.7 3.74 45.6
SSB B40 40 65 4.6 41.3 4.68 48.7
SSB B50 50 80 6.2 41.1 6.48 43.4
CIRCUITO PRIMARIO 80/70 °C CIRCUITO SECONDARIO 60/70 °C
NR. POTENZA PORTATA PERDITE DI CARICO PORTATA PERDITE DI CARICO
MODELLO PIASTRE kw m /h KPa m /h KPa
3
3
SSB B14 14 20 1.72 28.1 1.72 37.9
SSB B20 20 32 2.73 35.4 2.72 43.4
SSB B30 30 50 4.28 39.7 4.2 45.3
SSB B40 40 68 5.7 43.6 5.68 47.9
SSB B50 50 82 7 43.8 7 47

221
