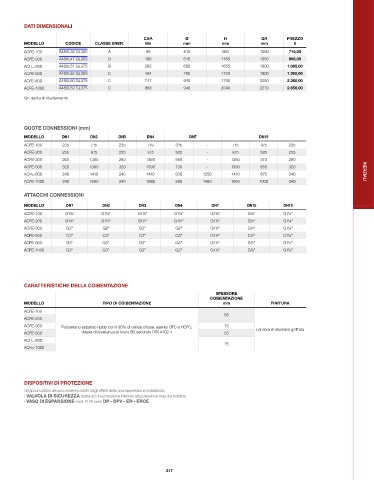

Page 218 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

CAP. Ø H QR PREZZO
MODELLO CODICE CLASSE ENER. litri mm mm mm €
ACFE-100 A480L38 GL355 A 99 510 960 1090 715,00
ACFE-200 A480L47 GL355 B 195 610 1185 1350 865,00
ACFE-300 A480L51 GL375 B 282 650 1655 1800 1.085,00
ACFE-500 A480L55 GL355 C 494 760 1720 1900 1.300,00
ACFE-800 A480L60 GL375 C 747 940 1790 2050 2.260,00
ACFE-1000 A480L62 GL375 C 868 940 2040 2270 2.650,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)

MODELLO DN1 DN2 DN3 DN4 DN7 DN15
ACFE-100 235 715 235 715 315 - 715 475 235
ACFE-200 255 915 255 915 505 - 915 585 255
ACFE-300 260 1360 260 1360 585 - 1360 810 260
ACFE-500 320 1390 320 1390 730 - 1390 855 320
ACFE-800 340 1410 340 1410 500 1250 1410 875 340 INERZIALI
ACFE-1000 340 1660 340 1660 550 1460 1660 1000 340

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN7 DN15 DN19
ACFE-100 G1½” G1½” G1½” G1½” G1½” G½” G1¼”
ACFE-200 G1½” G1½” G1½” G1½” G1½” G½” G1¼”
ACFE-300 G2” G2” G2” G2” G1½” G½” G1¼”
ACFE-500 G3” G3” G3” G3” G1½” G½” G1¼”
ACFE-800 G3” G3” G3” G3” G1½” G½” G1½”
ACFE-1000 G3” G3” G3” G3” G1½” G½” G1½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
ACFE-100
55
ACFE-200
ACFE-300 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, 75 Lamiera di alluminio goffrata
ACFE-500 classe di resistenza al fuoco B2 secondo DIN 4102-1 55
ACFE-800
75
ACFE-1000

DISPOSITIVI DI PROTEZIONE
Gli accumulatori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE mod. ELBI serie DP - DPV - ER - ERCE
