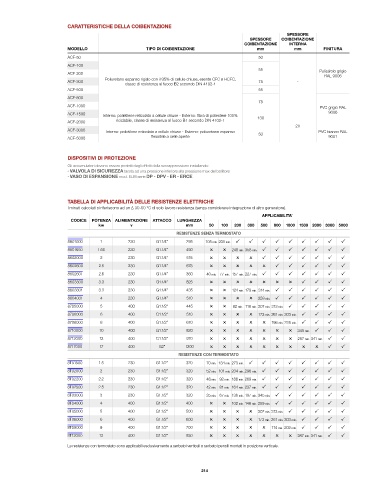

Page 215 - ELBI - LISTINO TERMOIDRAULICA 50

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
SPESSORE COIBENTAZIONE
COIBENTAZIONE INTERNA
MODELLO TIPO DI COIBENTAZIONE mm mm FINITURA
ACF-50 50
ACF-100
55 Polistirolo grigio
ACF-200 RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
ACF-300 75 -
classe di resistenza al fuoco B2 secondo DIN 4102-1
ACF-500 55
ACF-800
75
ACF-1000 PVC grigio RAL
ACF-1500 Interno: polietilene reticolato a cellule chiuse - Esterno: fibra di poliestere 100% 130 9006
ACF-2000 riciclabile, classe di resistenza al fuoco B1 secondo DIN 4102-1
20
ACF-3000 Interno: polietilene reticolato a cellule chiuse - Esterno: poliuretano espanso PVC bianco RAL
ACF-5000 flessibile a celle aperte 50 9001

DISPOSITIVI DI PROTEZIONE
Gli accumulatori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE mod. ELBI serie DP - DPV - ER - ERCE

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 50 100 200 300 500 800 1000 1500 2000 3000 5000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 105 min. 201 min. P P P P P P P P P
8601650 1.65 230 G1.1/4” 450 O O 248 min. 358 min. P P P P P P P
8602000 2 230 G1.1/4” 515 O O O O P P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O O O P P P P P P
8602601 2.6 230 G1.1/4” 360 40 min. 77 min. 157 min. 227 min. P P P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O O O P P P P
8603301 3.3 230 G1.1/4” 435 O O 124 min. 179 min. 314 min. P P P P P P
8604001 4 230 G1.1/4” 510 O O O O 259 min. P P P P P P
8705000 5 400 G1.1/2” 445 O O 82 min. 118 min. 207 min. 313 min. P P P P P
8706000 6 400 G1.1/2” 510 O O O O 173 min. 261 min. 303 min. P P P P
8708000 8 400 G1.1/2” 670 O O O O O 196 min. 228 min. P P P P
8710000 10 400 G1.1/2” 820 O O O O O O O 345 min. P P P
8712000 12 400 G1.1/2” 970 O O O O O O O 287 min. 341 min. P P
8717000 17 400 G2” 1200 O O O O O O O O O P P
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 70 min. 134 min. 273 min. P P P P P P P P
8T02000 2 230 G1.1/2” 320 52 min. 101 min. 204 min. 296 min. P P P P P P P
8T02200 2.2 230 G1.1/2” 320 48 min. 92 min. 186 min. 269 min. P P P P P P P
8T02500 2.5 230 G1.1/2” 320 42 min. 81 min. 164 min. 237 min. P P P P P P P
8T03000 3 230 G1.1/2” 320 35 min. 67 min. 136 min. 197 min. 345 min. P P P P P P
8T04000 4 400 G1.1/2” 400 O O 102 min. 148 min. 259 min. P P P P P P
8T05000 5 400 G1.1/2” 500 O O O O 207 min. 313 min. P P P P P
8T06000 6 400 G1.1/2” 600 O O O O 173 min. 261 min. 303 min. P P P P
8T09000 9 400 G1.1/2” 700 O O O O O 174 min. 202 min. P P P P
8T12000 12 400 G1.1/2” 850 O O O O O O O 287 min. 341 min. P P
Le resistenze con termostato sono applicabili esclusivamente a serbatoi verticali o serbatoi pensili montati in posizione verticale.
