Page 111 - ELBI - LISTINO TERMOIDRAULICA 50

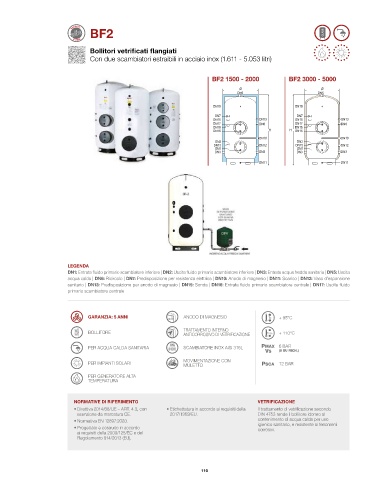

BF2

Bollitori vetrificati flangiati
Con due scambiatori estraibili in acciaio inox (1.611 - 5.053 litri)

BF2 1500 - 2000 BF2 3000 - 5000

Ø Ø
DN5 DN5

DN15 DN15
DN7 DN7
DN15 DN13 DN15 DN13
DN17 DN6 DN17 DN6
DN15 DN15
DN16 H H DN16
DN10 DN10
DN2 DN2
DN15 DN12 DN15 DN12
DN1 DN1
DN3 DN3 DN3 DN3
DN11 DN11

LEGENDA
DN1: Entrata fluido primario scambiatore inferiore | DN2: Uscita fluido primario scambiatore inferiore | DN3: Entrata acqua fredda sanitaria | DN5: Uscita
acqua calda | DN6: Ricircolo | DN7: Predisposizione per resistenza elettrica | DN10: Anodo di magnesio | DN11: Scarico | DN12: Vaso d’espansione
sanitario | DN13: Predisposizione per anodo di magnesio | DN15: Sonda | DN16: Entrata fluido primario scambiatore centrale | DN17: Uscita fluido
primario scambiatore centrale

GARANZIA: 5 ANNI ANODO DI MAGNESIO + 95°C

TRATTAMENTO INTERNO
BOLLITORE ANTICORROSIVO DI VETRIFICAZIONE + 110°C

PER ACQUA CALDA SANITARIA SCAMBIATORE INOX AISI 316L 6 BAR
(8 SU RICH.)
MOVIMENTAZIONE CON
PER IMPIANTI SOLARI MULETTO 12 BAR

PER GENERATORE ALTA
TEMPERATURA

NORMATIVE DI RIFERIMENTO VETRIFICAZIONE
• Direttiva 2014/68/UE – ART. 4.3, con • Etichettatura in accordo ai requisiti della Il trattamento di vetrificazione secondo
esenzione da marcatura CE. 2017/1369/EU. DIN 4753 rende il bollitore idoneo al
• Normativa EN 12897:2020. contenimento di acqua calda per uso
igienico sanitario, e resistente ai fenomeni
• Progettato e costruito in accordo corrosivi.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU).

110
