Page 106 - ELBI - LISTINO TERMOIDRAULICA 50
P. 106

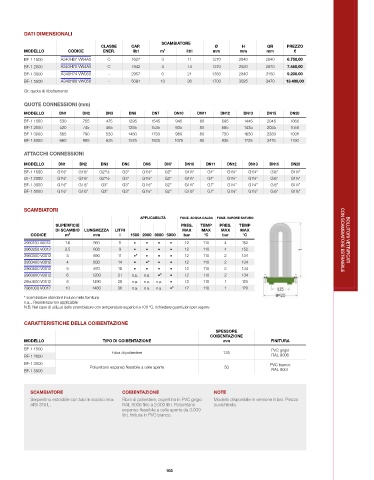

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm €
BF-1 1500 A340H67 VW4A5 C 1627 3 11 1270 2540 2840 6.750,00
BF-1 2000 A340H70 VW4A5 C 1942 4 14 1370 2520 2870 7.450,00
BF-1 3000 A340H74 VW050 - 2957 6 21 1350 2840 3150 9.200,00
BF-1 5000 A340H80 VW050 - 5091 10 36 1700 3025 3470 13.400,00
Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN10 DN11 DN12 DN13 DN15 DN20
BF-1 1500 530 755 475 1295 1545 945 80 695 1445 2045 1060
BF-1 2000 520 745 465 1285 1535 935 80 685 1435 2035 1050
BF-1 3000 565 790 530 1480 1730 980 80 730 1630 2380 1095
BF-1 5000 660 885 625 1575 1825 1075 80 825 1725 2475 1190 VETRIFICATI BOLLITORI DOPPIO SERPENTINO
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN10 DN11 DN12 DN13 DN15 DN20
BF-1 1500 G1½” G1½” G2”½ G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1¼”
BF-1 2000 G1½” G1½” G2”½ G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1¼”
BF-1 3000 G1½” G1½” G3” G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1¼”
BF-1 5000 G1½” G1½” G3” G3” G1½” G2” G1½” G1” G1¼” G1½” G½” G1¼”
SCAMBIATORI
APPLICABILITÀ FUNZ. ACQUA CALDA FUNZ. VAPORE SATURO
SUPERFICIE PRES. TEMP PRES. TEMP
DI SCAMBIO LUNGHEZZA LITRI MAX MAX MAX MAX
CODICE m 2 mm l 1500 2000 3000 5000 bar °C bar °C
2950150 V0012 1.6 560 5 • • • • 12 110 4 152 CON SCAMBIATORE ESTRAIBILE BOLLITORI VETRIFICATI
2960250 V0012 2.5 800 9 • • • • 12 110 4 152
2950300 V0012 3 690 11 •* • • • 12 110 2 134
2950400 V0012 4 830 14 • •* • • 12 110 2 134
2960500 V0012 5 870 18 • • • • 12 110 2 134
2960600 V0012 6 1200 21 n.a. n.a. •* • 12 110 2 134
2950800 V0012 8 1490 28 n.a. n.a. n.a. • 12 110 1 120
2961000 V0012 10 1480 36 n.a. n.a. n.a. •* 12 110 1 120
* scambiatore standard incluso nella fornitura
n.a.= Resistenza non applicabile
N.B. Nel caso di utilizzo dello scambiatore con temperature superiori a 100 °C, richiedere guarnizioni per vapore
CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BF-1 1500 PVC grigio
Fibra di poliestere 135
BF-1 2000 RAL 9006
BF-1 3000 PVC bianco
Poliuretano espanso flessibile a celle aperte 50
BF-1 5000 RAL 9001
SCAMBIATORE COIBENTAZIONE NOTE
Serpentino estraibile con tubi in acciaio inox Fibra di poliestere, copertina in PVC grigio Modello disponibile in versione 8 bar. Prezzo
AISI 316 L. RAL 9006 fino a 2.000 litri. Poliuretano su richiesta.
espanso flessibile a celle aperte da 3.000
litri, finitura in PVC bianco.
105
