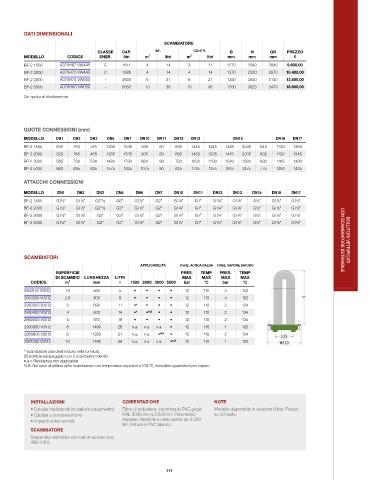

P. 112
DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. CENTR. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
BF-2 1500 A370H67 VW4A5 C 1611 4 14 3 11 1270 2540 2840 9.600,00
BF-2 2000 A370H70 VW4A5 C 1926 4 14 4 14 1370 2520 2870 10.400,00
BF-2 3000 A370H74 VW050 - 2928 6 21 6 21 1350 2840 3150 13.500,00
BF-2 5000 A370H80 VW050 - 5053 10 36 10 36 1700 3025 3470 18.800,00
Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN10 DN11 DN12 DN13 DN15 DN16 DN17
BF-2 1500 530 755 475 1295 1545 945 80 695 1445 1245 1425 2045 645 1130 1355 VETRIFICATI BOLLITORI DOPPIO SERPENTINO
BF-2 2000 520 745 465 1285 1535 935 80 685 1435 1235 1415 2035 635 1120 1345
BF-2 3000 565 790 530 1480 1730 980 80 730 1630 1280 1520 2380 680 1165 1390
BF-2 5000 660 885 625 1575 1825 1075 80 825 1725 1375 1615 2475 775 1260 1485
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN10 DN11 DN12 DN13 DN15 DN16 DN17
BF-2 1500 G1½” G1½” G2”½ G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1½” G1½”
BF-2 2000 G1½” G1½” G2”½ G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1½” G1½”
BF-2 3000 G1½” G1½” G3” G3” G1½” G2” G1¼” G1” G1¼” G1¼” G½” G1½” G1½”
BF-2 5000 G1½” G1½” G3” G3” G1½” G2” G1½” G1” G1¼” G1½” G½” G1½” G1½”
SCAMBIATORI CON SCAMBIATORE ESTRAIBILE BOLLITORI VETRIFICATI
APPLICABILITÀ FUNZ. ACQUA CALDA FUNZ. VAPORE SATURO
SUPERFICIE PRES. TEMP PRES. TEMP
DI SCAMBIO LUNGHEZZA LITRI MAX MAX MAX MAX
CODICE m 2 mm l 1500 2000 3000 5000 bar °C bar °C
2950150 V0012 1.6 560 5 • • • • 12 110 4 152
2960250 V0012 2.5 800 9 • • • • 12 110 4 152
2950300 V0012 3 690 11 •* • • • 12 110 2 134
2950400 V0012 4 830 14 •* •* (2) • • 12 110 2 134
2960500 V0012 5 870 18 • • • • 12 110 2 134
2950800 V0012 8 1490 28 n.a. n.a. n.a. • 12 110 1 120
2960600 V0012 6 1200 21 n.a. n.a. •* (2) • 12 110 2 134
2961000 V0012 10 1480 36 n.a. n.a. n.a. •* (2) 12 110 1 120
* scambiatore standard incluso nella fornitura
(2) bollitore equipaggiato con 2 scambiatori identici
n.a.= Resistenza non applicabile
N.B. Nel caso di utilizzo dello scambiatore con temperature superiori a 100 °C, richiedere guarnizioni per vapore
INSTALLAZIONI COIBENTAZIONE NOTE
• Caldaie tradizionali (murali e/o basamento). Fibra di poliestere, copertina in PVC grigio Modello disponibile in versione 8 bar. Prezzo
• Caldaie a condensazione. RAL 9006 fino a 2.000 litri. Poliuretano su richiesta.
• Impianti solari termici. espanso flessibile a celle aperte da 3.000
litri, finitura in PVC bianco.
SCAMBIATORE
Serpentino estraibile con tubi in acciaio inox
AISI 316 L.
