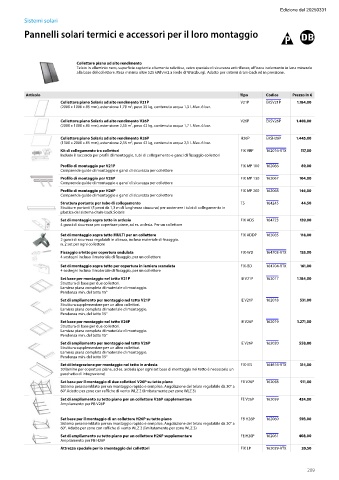

Page 209 - DAIKIN - LISTINO APRILE 2025

Edizione del 20250331
Sistemi solari
Pannelli solari termici e accessori per il loro montaggio

Collettore piano ad alto rendimento
Telaio in alluminio nero, superficie captante altamente selettiva, vetro speciale di sicurezza antiriflesso, efficace isolamento in lana minerale
alla base del collettore. Resa minima oltre 525 kWh/m2 a (sede di Würzburg). Adatto per sistemi drain-back ed in pressione.

Articolo Tipo Codice Prezzo in €
Collettore piano Solaris ad alto rendimento V21P V21P EKSV21P 1.184,00
(2000 x 1006 x 85 mm), estensione 1,79 m², peso 35 kg, contenuto acqua 1,3 l. Max. 6 bar.

Collettore piano Solaris ad alto rendimento V26P V26P EKSV26P 1.403,00
(2000 x 1300 x 85 mm), estensione 2,35 m², peso 42 kg, contenuto acqua 1,7 l. Max. 6 bar.

Collettore piano Solaris ad alto rendimento H26P H26P EKSH26P 1.445,00
(1300 x 2000 x 85 mm), estensione 2,35 m², peso 42 kg, contenuto acqua 2,1 l. Max. 6 bar.
Kit di collegamento tra collettori FIX VBP 162016-RTX 117,00
Include il raccordo per profili di montaggio, tubi di collegamento e ganci di fissaggio collettori
Profilo di montaggio per V21P FIX MP 100 162066 89,00
Comprende guide di montaggio e ganci di sicurezza per collettore
Profilo di montaggio per V26P FIX MP 130 162067 104,00
Comprende guide di montaggio e ganci di sicurezza per collettore
Profilo di montaggio per H26P FIX MP 200 162068 146,00
Comprende guide di montaggio e ganci di sicurezza per collettore
Struttura portante per tubo di collegamento TS 164245 44,50
Strutture portanti (5 pezzi da 1,3 m di lunghezza ciascuno) per sostenere i tubi di collegamento in
plastica del sistema drain-back Solaris
Set di montaggio sopra tetto in ardesia FIX ADS 164723 139,00
4 ganci di sicurezza per coperture piane, ad es. ardesia. Per un collettore
Set di montaggio sopra tetto MULTI per un collettore FIX ADDP 162085 118,00
2 ganci di sicurezza regolabili in altezza, incluso materiale di fissaggio.
n. 2 set per ogni collettore
Fissaggio a tetto per copertura ondulata FIX-WD 164703-RTX 133,00
4 sostegni incluso il materiale di fissaggio, per un collettore
Set di montaggio sopra tetto per copertura in lamiera scanalata FIX-BD 164704-RTX 161,00
4 sostegni incluso il materiale di fissaggio, per un collettore
Set base per montaggio nel tetto V21P IB V21P 162017 1.184,00
Struttura di base per due collettori.
Lamiera piana completa di materiale di montaggio.
Pendenza min. del tetto 15°
Set di ampliamento per montaggio nel tetto V21P IE V21P 162018 531,00
Struttura supplementare per un altro collettori.
Lamiera piana completa di materiale di montaggio.
Pendenza min. del tetto 15°
Set base per montaggio nel tetto V26P IB V26P 162019 1.271,00
Struttura di base per due collettori.
Lamiera piana completa di materiale di montaggio.
Pendenza min. del tetto 15°
Set di ampliamento per montaggio nel tetto V26P IE V26P 162020 558,00
Struttura supplementare per un altro collettori.
Lamiera piana completa di materiale di montaggio.
Pendenza min. del tetto 15°
Set di integrazione per montaggio nel tetto in ardesia FIX-IES 164616-RTX 314,00
30 lamine per coperture piane, ad es. ardesia (per ogni set base di montaggio nel tetto è necessario un
pacchetto di integrazione)
Set base per il montaggio di due collettori V26P su tetto piano FB V26P 162058 911,00
Sistema preassemblato per un montaggio rapido e semplice. Angolazione del telaio regolabile da 30° a
60°.Adatto per zone con raffiche di vento WLZ 2 (limitatamente per zone WLZ 3)
Set di ampliamento su tetto piano per un collettore V26P supplementare FE V26P 162059 424,00
Ampliamento per FB V26P

Set base per il montaggio di un collettore H26P su tetto piano FB H26P 162060 593,00
Sistema preassemblato per un montaggio rapido e semplice. Angolazione del telaio regolabile da 30° a
60°. Adatto per zone con raffiche di vento WLZ 2 (limitatamente per zone WLZ 3)
Set di ampliamento su tetto piano per un collettore H26P supplementare FE H26P 162061 408,00
Ampliamento per FB H26P
Attrezzo speciale per lo smontaggio dei collettori FIX LP 162029-RTX 20,50

209
