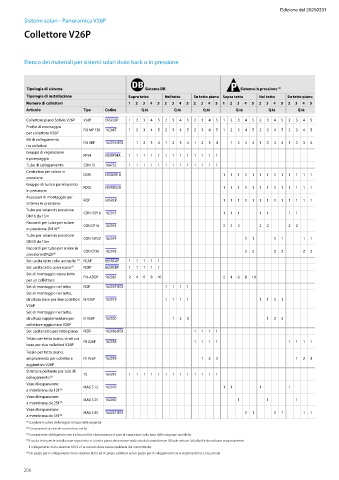

Page 206 - DAIKIN - LISTINO APRILE 2025

Edizione del 20250331
Sistemi solari - Panoramica V26P
Collettore V26P

Elenco dei materiali per sistemi solari drain back o in pressione

Tipologia di sistema Sistema DB Sistema in pressione (4)
Tipologia di installazione Sopra tetto Nel tetto Su tetto piano Sopra tetto Nel tetto Su tetto piano
Numero di collettori 1 2 3 4 5 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5 2 3 4 5
Articolo Tipo Codice Q.tà Q.tà Q.tà Q.tà Q.tà Q.tà
Collettore piano Solaris V26P V26P EKSV26P 1 2 3 4 5 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5 2 3 4 5
Pro lo di montaggio FIX MP 130 162067 1 2 3 4 5 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5 2 3 4 5
per collettore V26P
Kit di collegamento FIX VBP 162016-RTX 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
tra collettori
Gruppo di regolazione
RPS4 EKSRPS4A 1 1 1 1 1 1 1 1 1 1 1 1 1
e pompaggio
Tubo di collegamento CON 15 164732 1 1 1 1 1 1 1 1 1 1 1 1 1
Centralina per solare in
pressione DSR1 EKSDSR1A 1 1 1 1 1 1 1 1 1 1 1 1 1
Gruppo idraulico per impianto RDS2 EKSRDS2A 1 1 1 1 1 1 1 1 1 1 1 1 1
in pressione
Accessori di montaggio per RCP EKSRCP 1 1 1 1 1 1 1 1 1 1 1 1 1
sistema in pressione
Tubo per solare in pressione
CON 15P16 162073 1 1 1 1 1 1 1
DN16 da 15m
Raccordi per tubo per solare CON CP16 162075 2 2 2 2 2 2 2
in pressione DN16 (5)
Tubo per solare in pressione
DN20 da 15m CON 15P20 162074 1 1 1 1 1 1
Raccordi per tubo per solare in
CON CP20 162076 2 2 2 2 2 2
pressione DN20 (5)
Set uscita tetto color antracite (1) RCAP EKSRCAP 1 1 1 1 1
Set uscita tetto color rosso (1) RCRP EKSRCRP 1 1 1 1 1
Set di montaggio sopra tetto FIX-ADDP 162085 2 4 6 8 10 2 4 6 8 10
per un collettore
Set di montaggio nel tetto RCIP 162037-RTX 1 1 1 1
Set di montaggio nel tetto,
struttura base per due collettori IB V26P 162019 1 1 1 1 1 1 1 1
V26P
Set di montaggio nel tetto,
struttura supplementare per IE V26P 162020 1 2 3 1 2 3
collettore aggiuntivo V26P
Set uscita tetto per tetto piano RCFP 162038-RTX 1 1 1 1
Telaio per tetto piano, struttura FB V26P 162058 1 1 1 1 1 1 1 1
base per due collettori V26P
Telaio per tetto piano,
ampliamento per collettore FE V26P 162059 1 2 3 1 2 3
aggiuntivo V26P
Struttura portante per tubi di
TS 164245 1 1 1 1 1 1 1 1 1 1 1 1 1
collegamento (2)
Vaso di espansione MAG S 12 162070 1 1 1 1
a membrana da 12l (3)
Vaso di espansione MAG S 25 162050 1 1 1
a membrana da 25l (3)
Vaso di espansione
MAG S 35 162051-RTX 1 1 1 1 1 1
a membrana da 35l (3)
(1) Scegliere il colore della tegola in base delle esigenze
(2) Componenti opzionale non incluso nei kit
(3) Componente obbligatorio non incluso nel kit. Dimensionare il vaso di espansione sulla base delle esigenze specifiche.
(4) L‘uscita tetto per le installazione sopra tetto e su tetto piano deve essere realizzata dal committente. Il fluido vettore Solarfluid è da ordinare separatamente.
Il collegamento tra la stazione RDS2 e l’accumulo deve essere realizzata dal committente.
(5) Un pezzo per il collegamento tra la stazione RDS2 ed il campo collettori ed un pezzo per il collegamento tra la stazione RDS2 e l’accumulo

206
