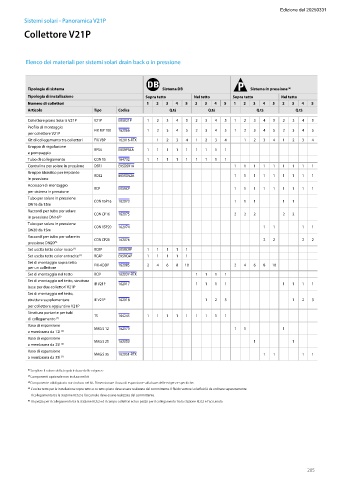

Page 205 - DAIKIN - LISTINO APRILE 2025

Edizione del 20250331
Sistemi solari - Panoramica V21P
Collettore V21P

Elenco dei materiali per sistemi solari drain back o in pressione

Tipologia di sistema Sistema DB Sistema in pressione (4)
Tipologia di installazione Sopra tetto Nel tetto Sopra tetto Nel tetto
Numero di collettori 1 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5
Articolo Tipo Codice Q.tà Q.tà Q.tà Q.tà
Collettore piano Solaris V21P V21P EKSV21P 1 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5
Profilo di montaggio
FIX MP 100 162066 1 2 3 4 5 2 3 4 5 1 2 3 4 5 2 3 4 5
per collettore V21P
Kit di collegamento tra collettori FIX VBP 162016-RTX 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Gruppo di regolazione
RPS4 EKSRPS4A 1 1 1 1 1 1 1 1 1
e pompaggio
Tubo di collegamento CON 15 164732 1 1 1 1 1 1 1 1 1
Centralina per solare in pressione DSR1 EKSDSR1A 1 1 1 1 1 1 1 1 1
Gruppo idraulico per impianto
RDS2 EKSRDS2A 1 1 1 1 1 1 1 1 1
in pressione
Accessori di montaggio
RCP EKSRCP 1 1 1 1 1 1 1 1 1
per sistema in pressione
Tubo per solare in pressione
CON 15P16 162073 1 1 1 1 1
DN16 da 15m
Raccordi per tubo per solare
CON CP16 162075 2 2 2 2 2
in pressione DN16 (5)
Tubo per solare in pressione
CON 15P20 162074 1 1 1 1
DN20 da 15m
Raccordi per tubo per solare in
CON CP20 162076 2 2 2 2
pressione DN20 (5)
Set uscita tetto color rosso (1) RCRP EKSRCRP 1 1 1 1 1
Set uscita tetto color antracite (1) RCAP EKSRCAP 1 1 1 1 1
Set di montaggio sopra tetto FIX-ADDP 162085 2 4 6 8 10 2 4 6 8 10
per un collettore
Set di montaggio nel tetto RCIP 162037-RTX 1 1 1 1
Set di montaggio nel tetto, struttura IB V21P 162017 1 1 1 1 1 1 1 1
base per due collettori V21P
Set di montaggio nel tetto,
struttura supplementare IE V21P 162018 1 2 3 1 2 3
per collettore aggiuntivo V21P
Struttura portante per tubi TS 164245 1 1 1 1 1 1 1 1 1
di collegamento (2)
Vaso di espansione
MAG S 12 162070 1 1 1
a membrana da 12l (3)
Vaso di espansione MAG S 25 162050 1 1
a membrana da 25l (3)
Vaso di espansione
MAG S 35 162051-RTX 1 1 1 1
a membrana da 35l (3)

(1) Scegliere il colore della tegola in base delle esigenze
(2) Componenti opzionale non incluso nei kit
(3) Componente obbligatorio non incluso nel kit. Dimensionare il vaso di espansione sulla base delle esigenze specifiche.
(4) L'uscita tetto per le installazione sopra tetto e su tetto piano deve essere realizzata dal committente. Il fluido vettore Solarfluid è da ordinare separatamente.
Il collegamento tra la stazione RDS2 e l’accumulo deve essere realizzata dal committente.
(5) Un pezzo per il collegamento tra la stazione RDS2 ed il campo collettori ed un pezzo per il collegamento tra la stazione RDS2 e l’accumulo

205
