Page 83 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 83
ECO COMBI PDC
BOLLITORI E ACCUMULI PER POMPE DI CALORE

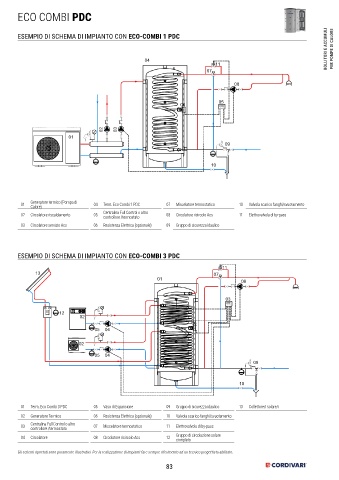

ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 1 PDC
04
E 11
07
08
05
06
02 03
01
09
10
01 Generatore termico (Pompa di 04 Term. Eco Combi 1 PDC 07 Miscelatore termostatico 10 Valvola scarico fanghi/svuotamento
Calore)
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Circolatore ricircolo Acs 11 Elettrovalvola di by-pass
controllore /termostato
03 Circolatore servizio Acs 06 Resistenza Elettrica (opzionale) 09 Gruppo di sicurezza idaulico
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 3 PDC
E 11
13 07
01 08
03
12
02
06
05 04
02
05 04
09
10
01 Term. Eco Combi 3 PDC 05 Vaso di Espansione 09 Gruppo di sicurezza idaulico 13 Collettore/i solare/i
02 Generatore Termico 06 Resistenza Elettrica (opzionale) 10 Valvola scarico fanghi/svuotamento
03 Centralina Full Control o altro 07 Miscelatore termostatico 11 Elettrovalvola di by-pass
controllore /termostato
04 Circolatore 08 Circolatore ricircolo Acs 12 Gruppo di circolazione solare
completo
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
83
